科技造物奖牌

作品说明

设计理念：
为参与有关科技赛事的人们参赛时焚膏继晷、悬梁刺股、努力奋斗
终于在摘得桂冠后奉上的劳动果实
激励人们大胆创新、不断探寻真理


给予人们以勇气
灵感来源：
近几年我国在通往星辰大海的科技发展的道路上喜讯不断
比如：中国北京大学的等离子防护罩技术、清华大学的脑机接口技术等
为此，我想要做一个有关科技的奖牌
既是对前人为了中华之崛起前赴后继的敬仰与赞美
又是对后人接下前辈的接力棒，继续探寻真理的激励与期望

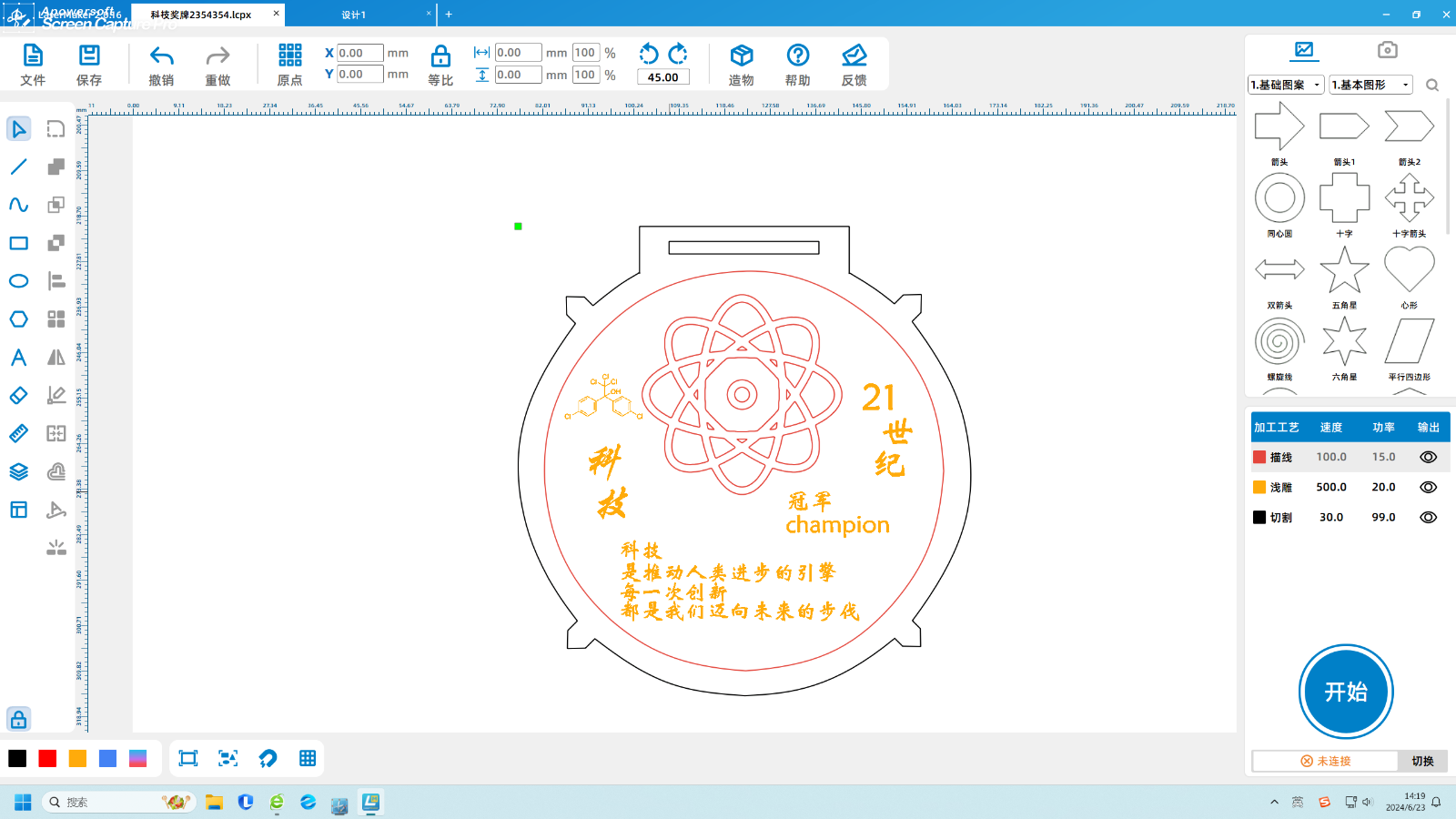

设计图纸

科技造物创新奖牌-冠军

LaserMaker打开

加工时间

0:0:35

加工尺寸

90.67 X 93.97 mm

所需耗材

椴木板@3mm

绘制图纸及工艺分类

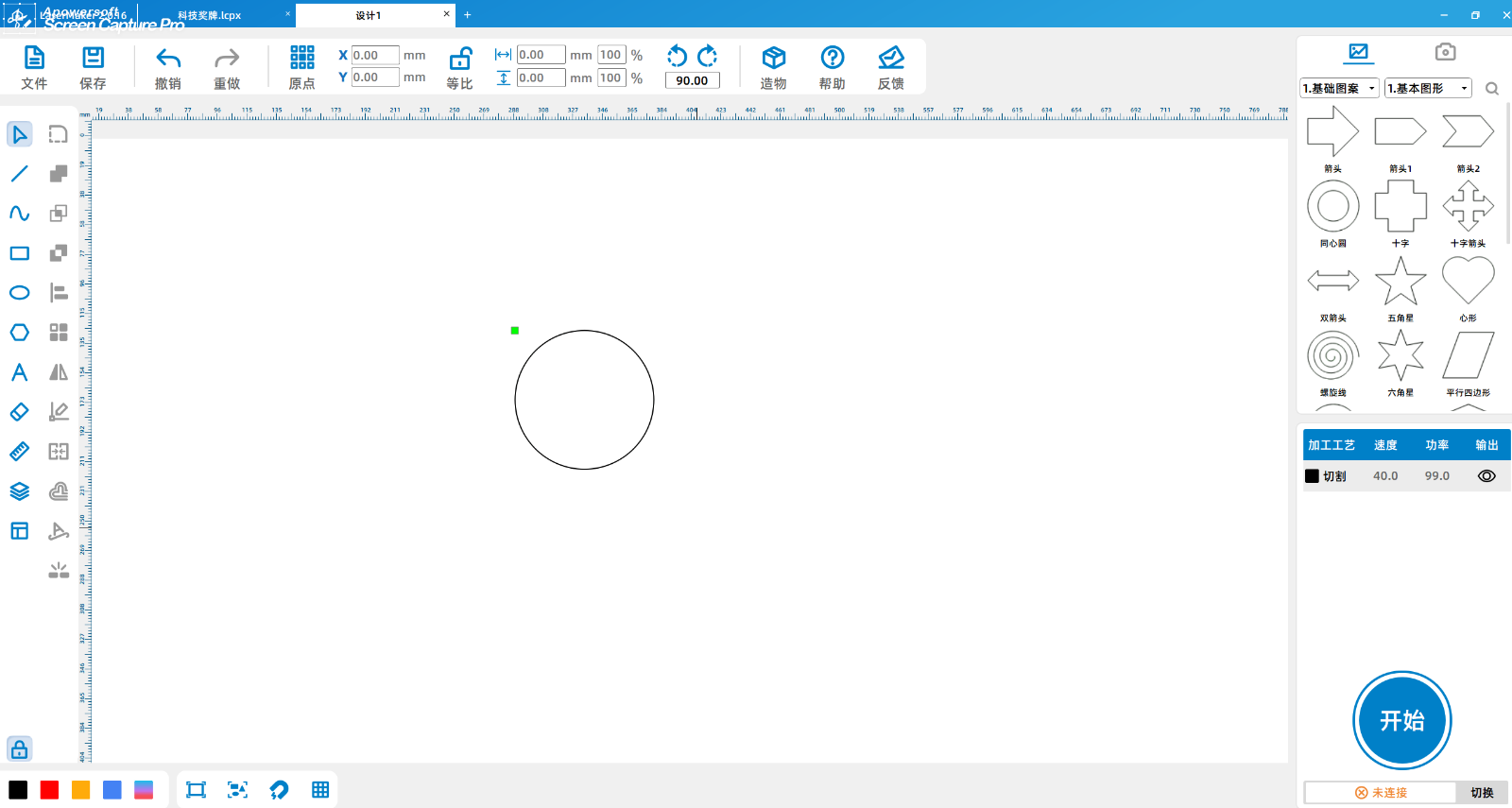

首先，用在左侧的【绘图工具栏】中的【椭圆工具】绘制一个直径为90mm的圆形。

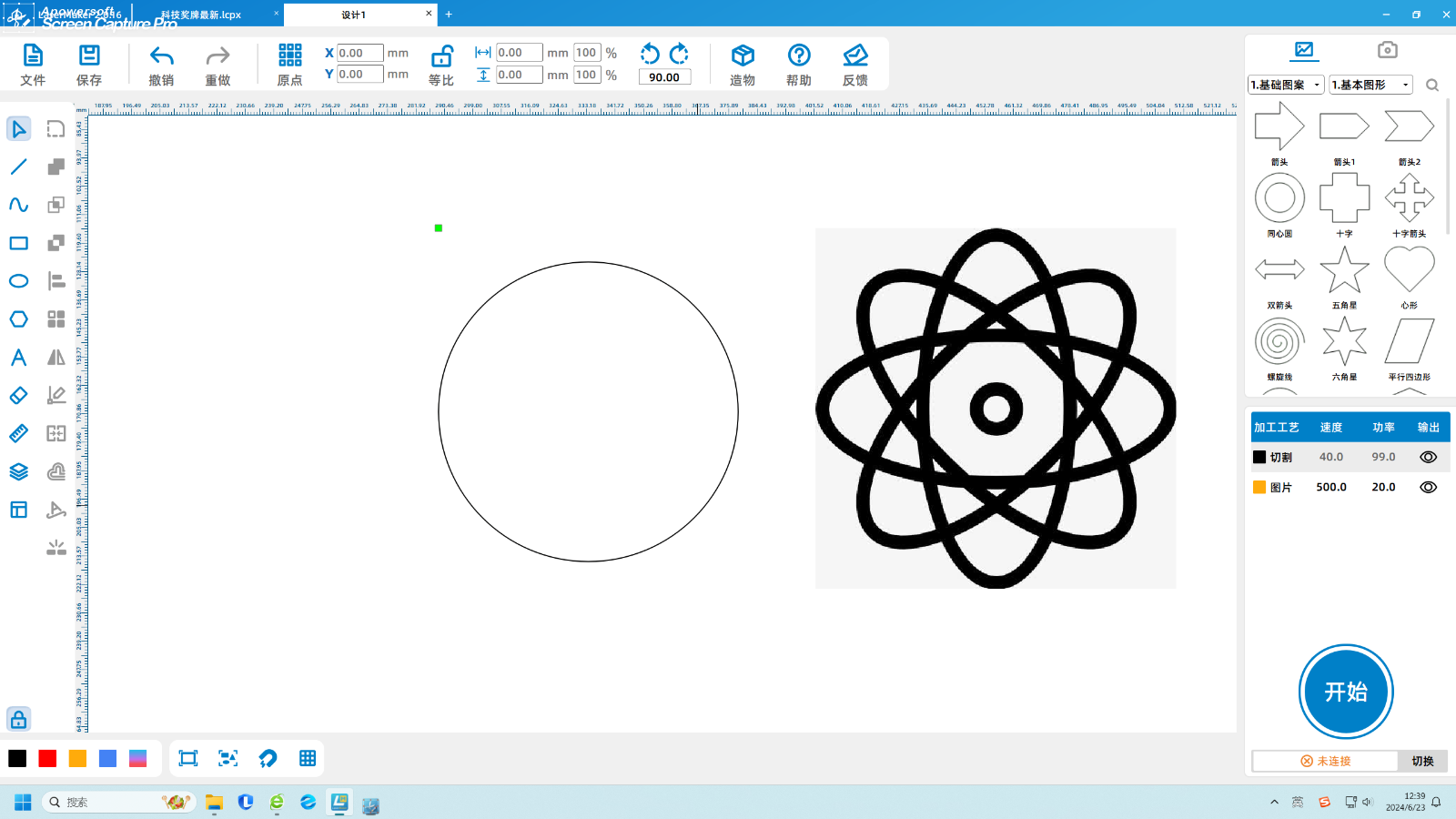

然后，在上方【功能区】点开【文件】按钮

导入已经保存好的，来源于网络的“原子图片”。

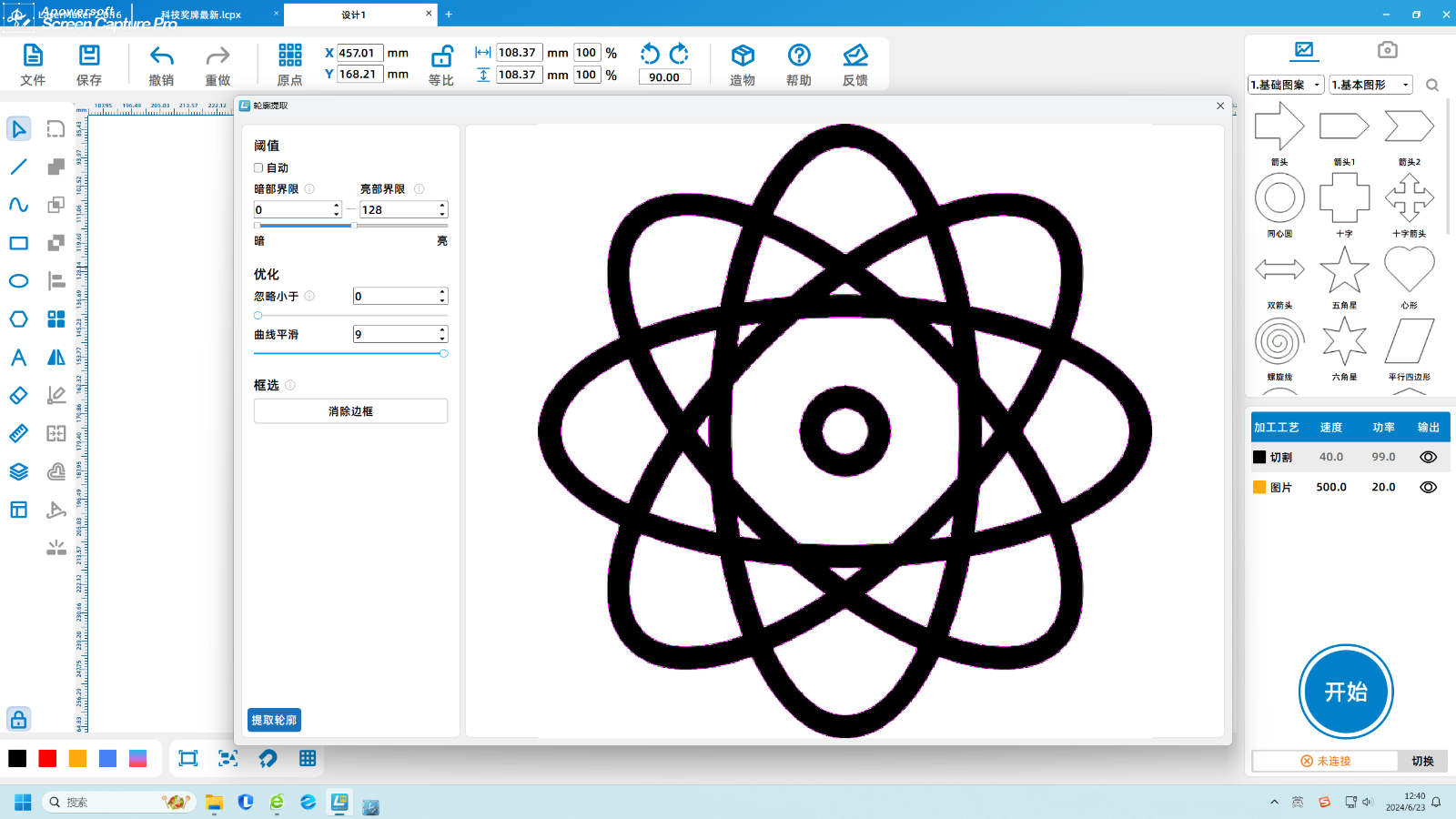

接着，点击图片右侧的【轮廓描摹】

按弹出窗口左下角的【提取轮廓】将图片的轮廓提取出来。

并将图片删除，只留下它的轮廓。

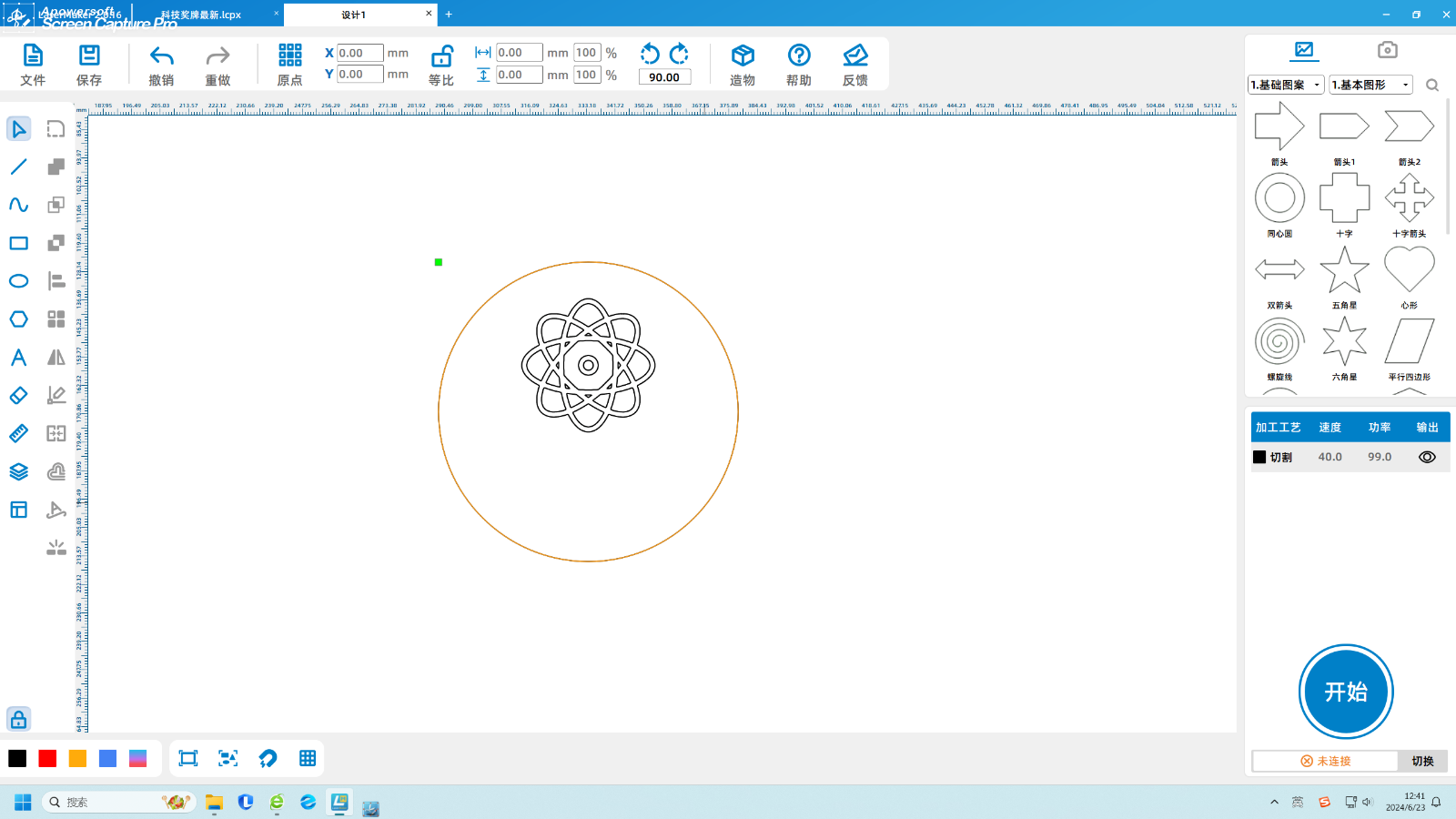

将其直径大小调整为40mm，用鼠标将图片轮廓拖入圆中。

紧接着，在左侧的【绘图工具栏】中

利用【椭圆工具】为它添加一个直径为80mm的小圆作为装饰奖牌的花纹。

之后，从右侧的【图库】之中双击选中【箭头1】图片，用鼠标将其拖到中间。

再将图片【箭头1】长调为10mm，宽调为5mm，复制4个。

然后将他们分别顺时针旋转45度、135度、225度、315度。

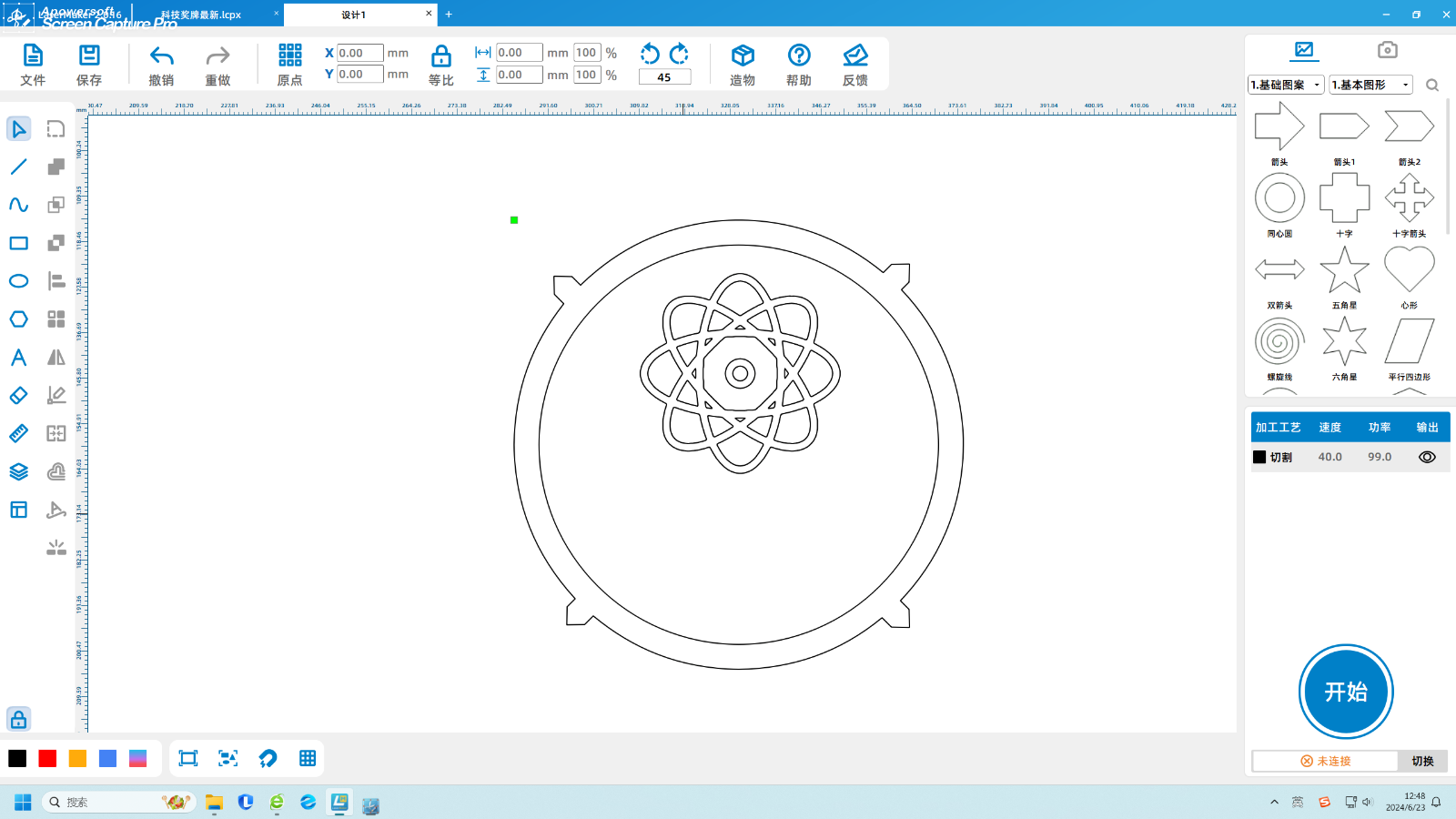

再把他们与大圆相链接，使用左侧的【绘图工具栏】中的【并集工具】，使其化为一个整体。

（注：使用【并集工具】时，需事先将其中的小圆挪走，否则将会把小圆删除）

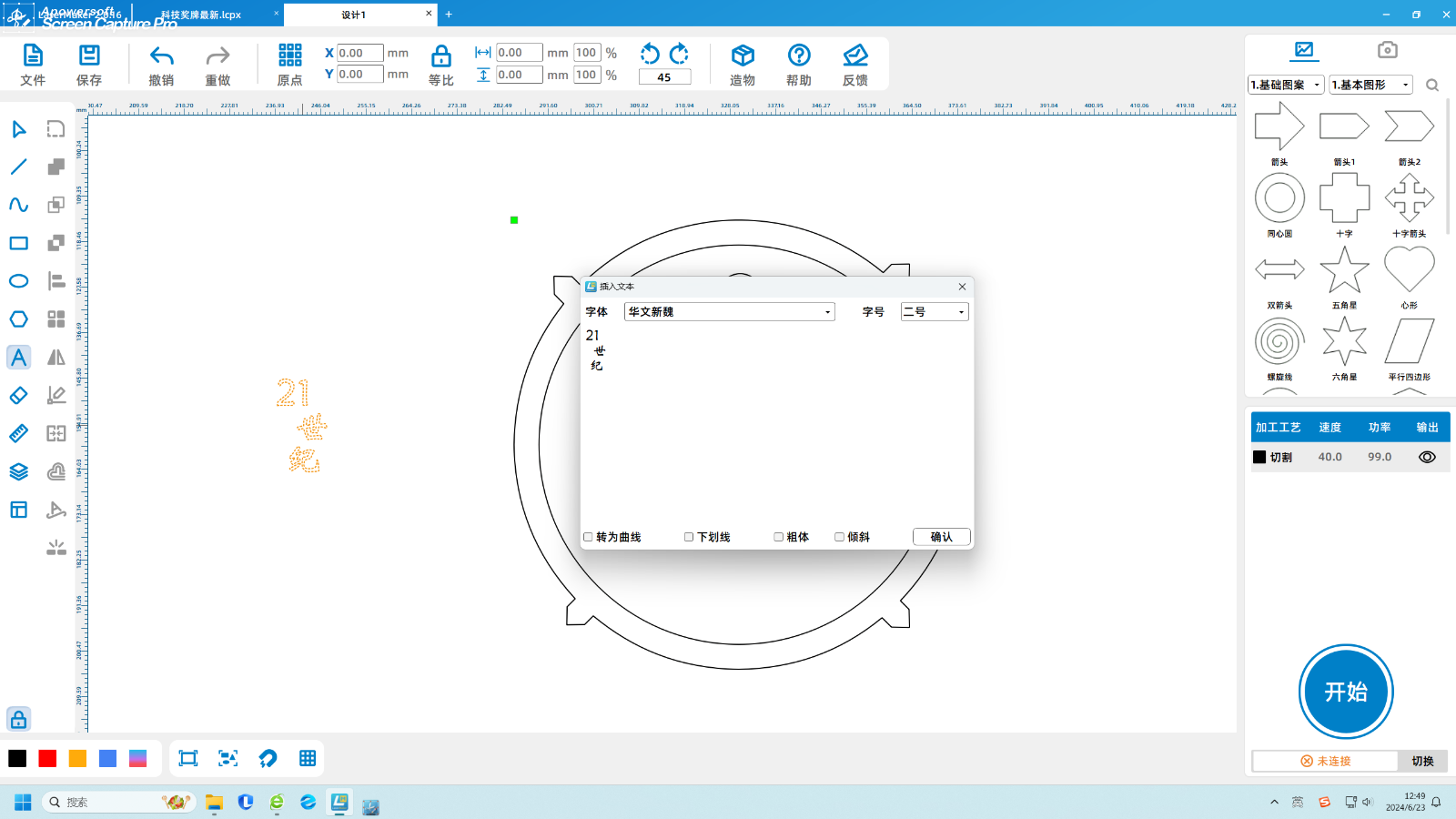

接下来，在左侧的【绘图工具栏】中点击【文本工具】，输入“21世纪”。

继续在左侧的【绘图工具栏】中点击【文本工具】，输入“科技 是推动人类进步的引擎 每一次创新 都是我们迈向未来的步伐”。

接着在左侧的【绘图工具栏】中点击【文本工具】，输入“科技”。

紧接着在左侧的【绘图工具栏】中点击【文本工具】，输入“冠军 champion”。

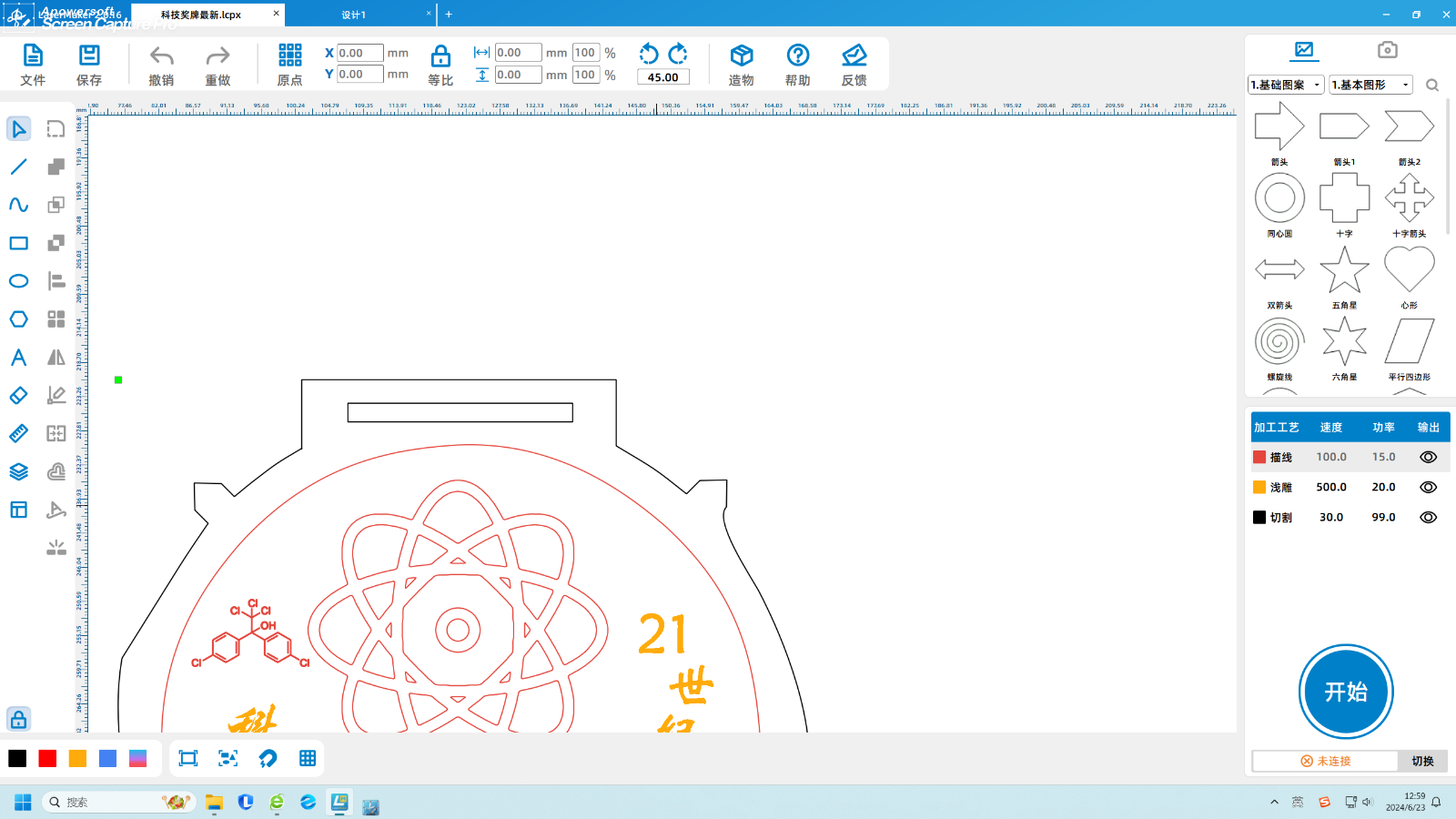

最后，在上方【功能区】点开【文件】按钮

导入从网络上搜集得来的“分子结构图片”。

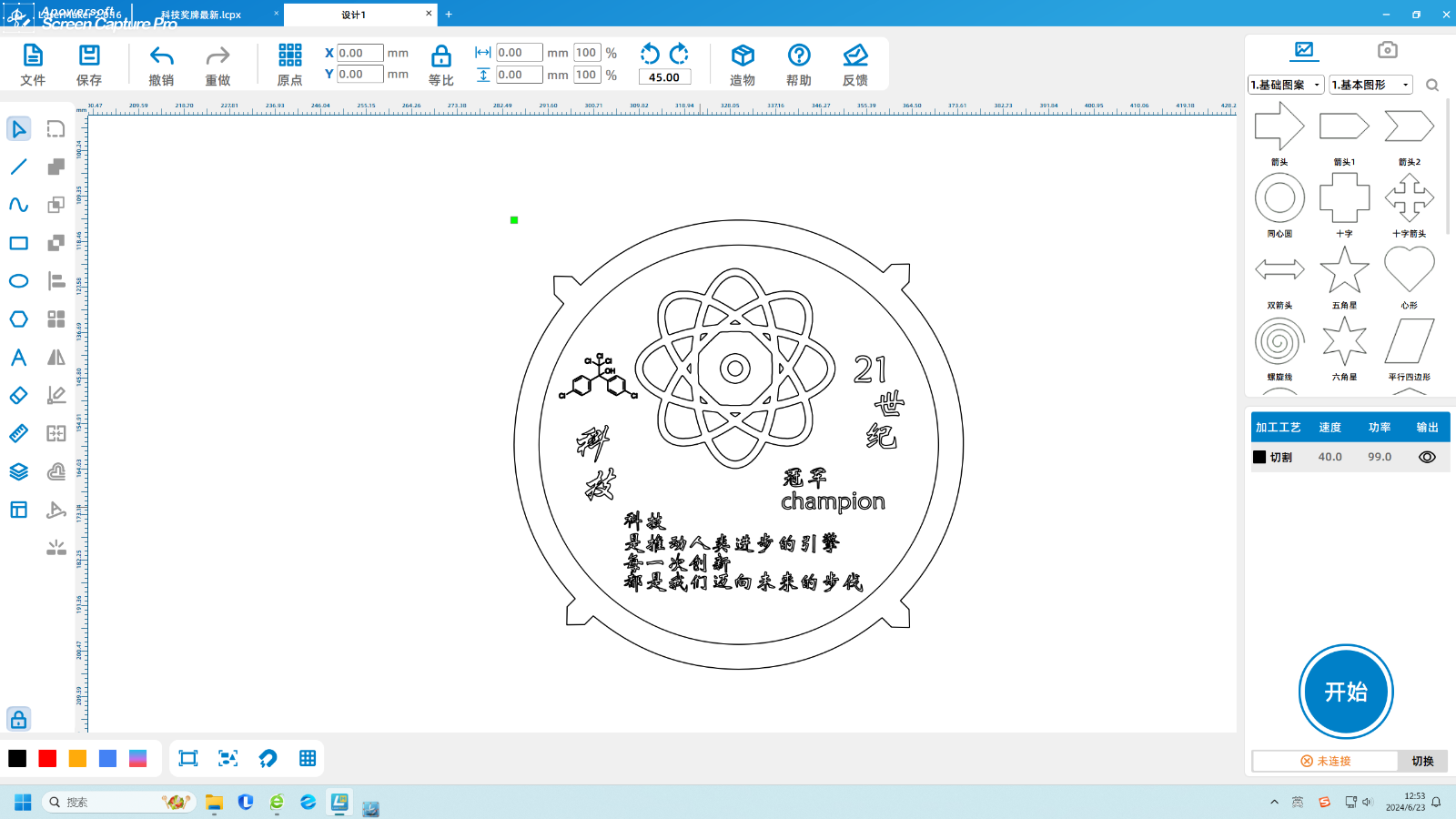

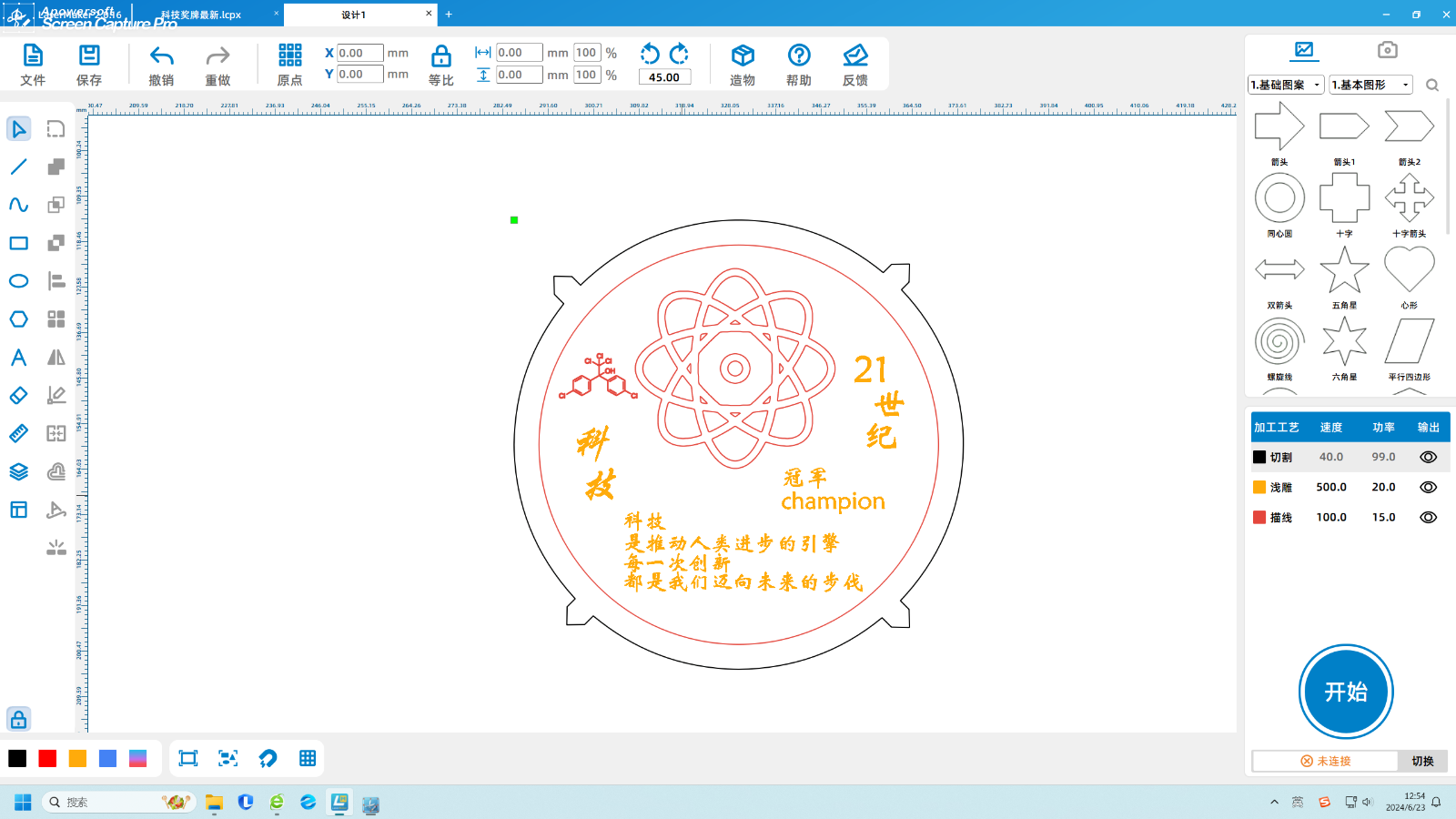

最后的最后，将上述所有文本及图片进行排版并进行工艺分类。（注：）

并在左侧的【绘图工具栏】中点击【矩形工具】，添加一个大长方形和一个小长方形，组合起来且与奖牌主题链接，此步骤就好啦！

（注：大长方形长：40，宽：10；小长方形长：30，宽：2.5）

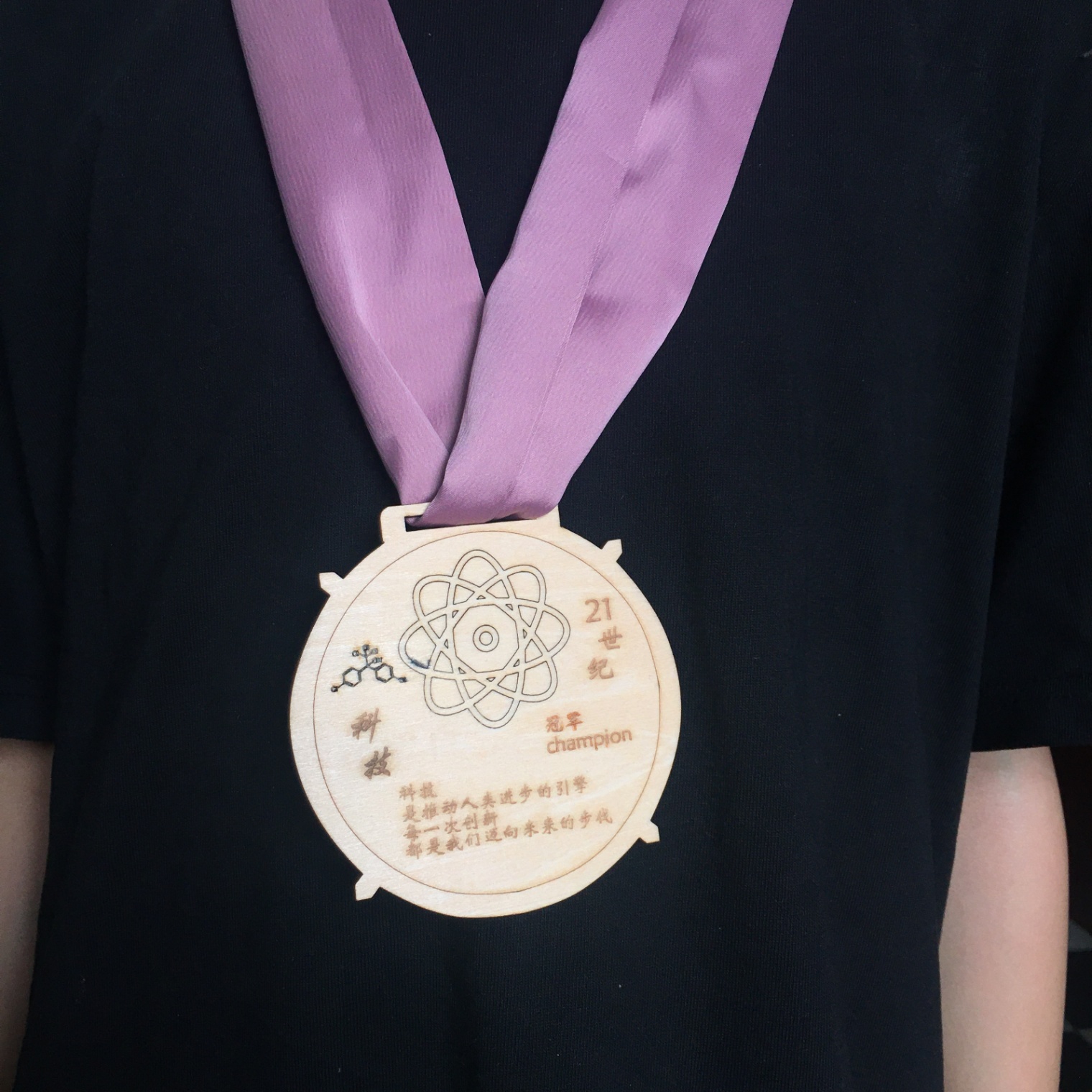

奖牌展示
