第四届 LaserMaker 激光造物比拼活动——奖牌设计图纸规范

激光小能手 显示全部楼层 发表于 2024-5-30 10:49:02 |阅读模式

一、图层

1.图层在LaserMaker绘图界面右下部分,请注意图层顺序,凡是切割图层必须放在最后,先雕刻描线后切割。

2.不同深度雕刻、描线、切割必须用不同颜色图层表示。

3.LaserMaker默认图层颜色在绘图界面左下角(下图左下角的红色方框处),黑色①默认为使用切割工艺,红色②默认为使用描线工艺,黄色③默认为使用浅雕工艺,蓝色④默认为使用深雕工艺;请不要修改颜色默认对应的工艺。

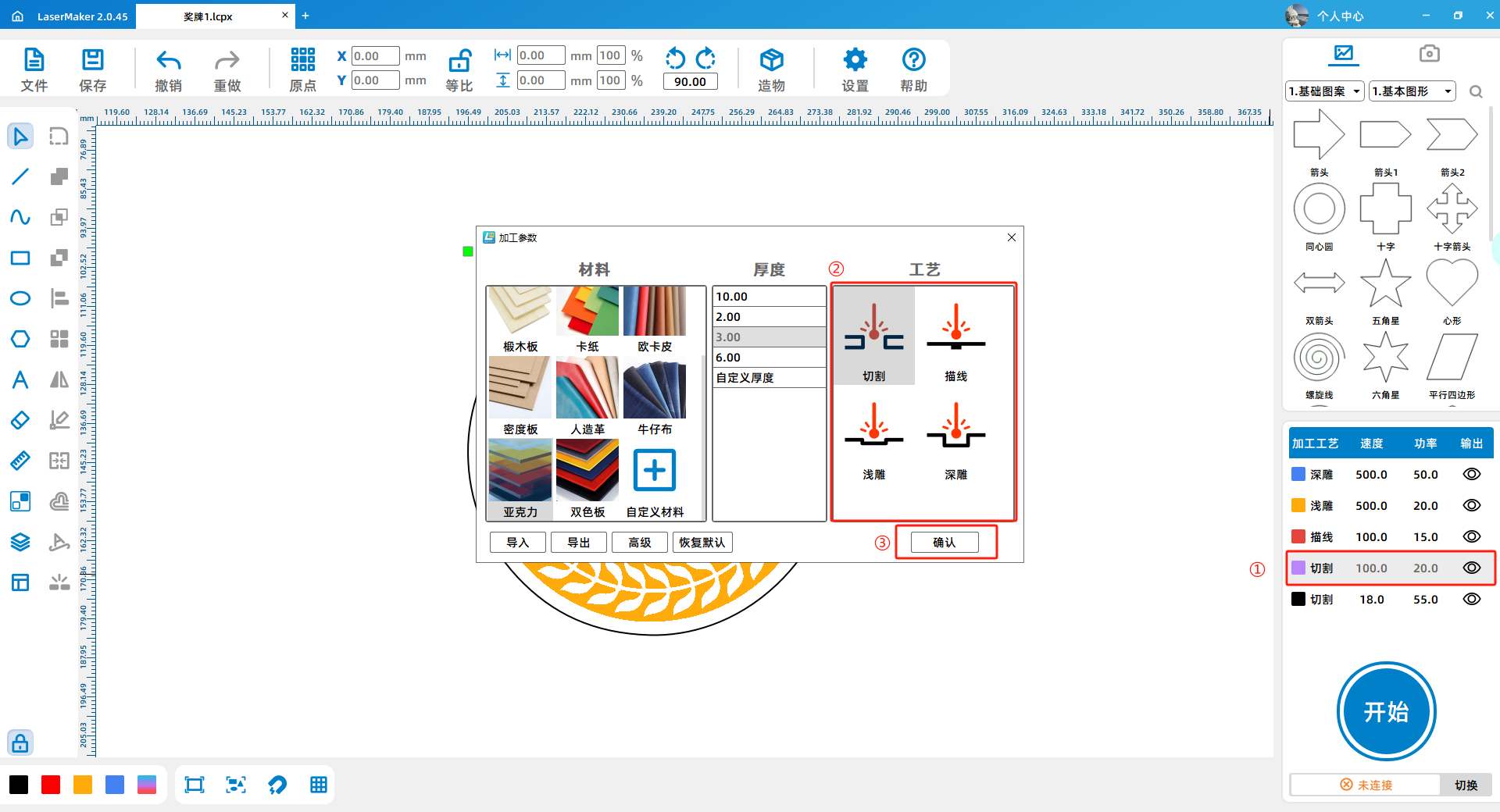

4.如果设计了除默认四个颜色图层之外的颜色图层,请双击该图层,在弹出窗口右侧“工艺”一栏(下图中标②红色方框处)选择希望使用的工艺,选好后单击“确定”(下图中标③红色圆圈处)。


二、材料

1.有激光切割设备的参赛者可自行加工作品,并组装成最终作品,材料不限。

2.本次比赛为需要代加工的参赛者提供3或5mm的椴木板、3或5mm的亚克力、3mm的实木板、2.3mm橡胶垫、0.6mm的卡纸、3mm的密度板、0.6或1.8mm的人造革、1.5mm的双色板的加工材料。

3.上传图纸时必须标注奖牌的哪一部分使用何种厚度的何种材料。同一个图纸(.lcpx)中的图案为同一种厚度相同的材料,如:3mm椴木板;如果需要用到两种及以上的材料(包括不同种类、同种类不同厚度),则要分开存放在不同图纸(.lcpx)中。如图所示:


三、尺寸

1.有激光切割设备的参赛者可自行加工作品,并组装成最终作品,尺寸不限。

2.需要代加工的图纸尺寸需在100mm×100mm以内。(注:每份作品仅可代加工一次!)

3.建议零件或图案最细部分的宽度大于等于3mm,否则容易断裂。

四、工时(代加工作品要求)

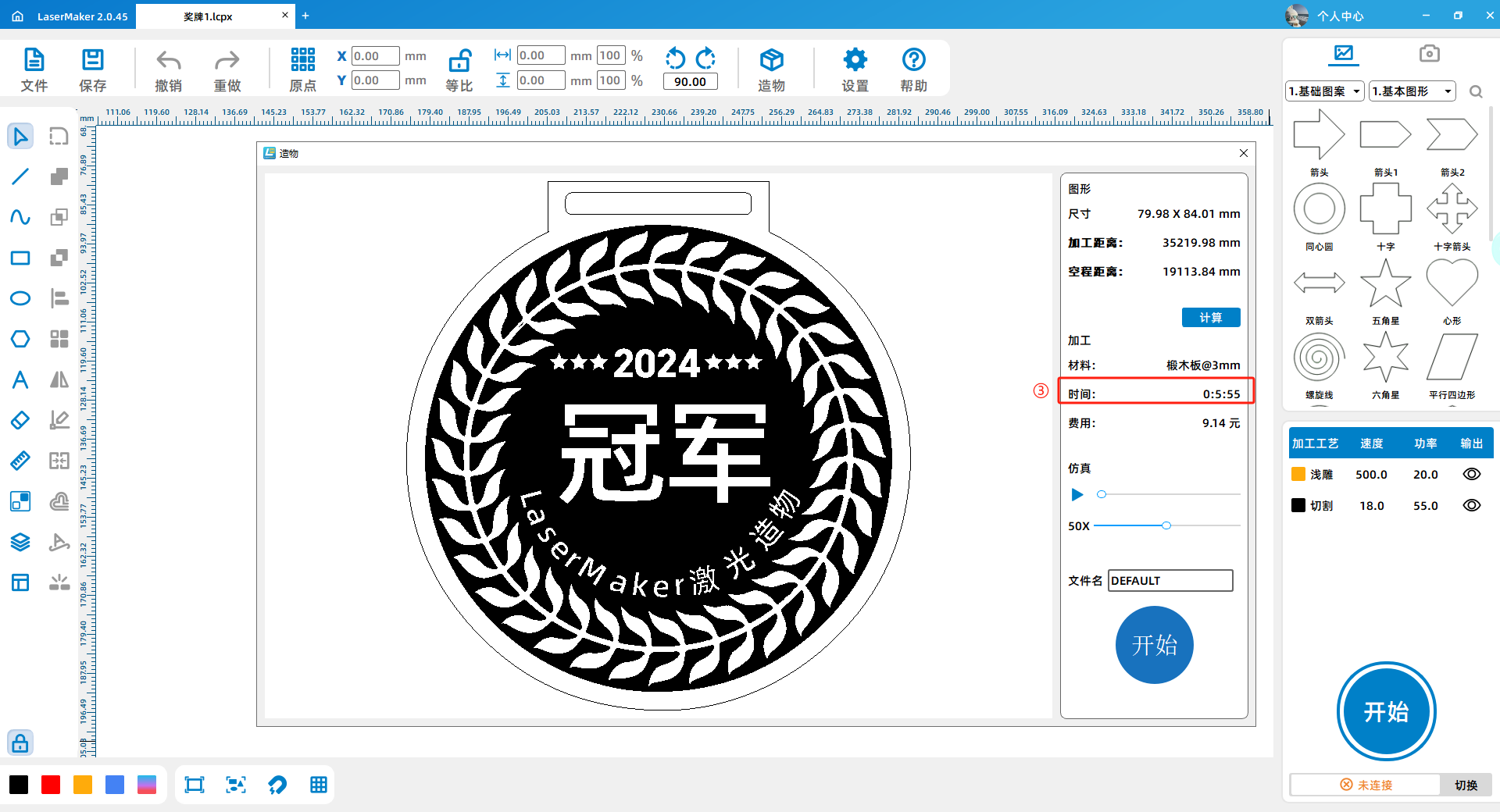

1.工时不得超过10分钟。 工时计算方式如下: a. 在绘图界面右下角找到蓝色圆形“开始”按钮(下图中标①的红色方框处),单击“开始”按钮。


b. 单击“开始”按钮后出现一个小窗口,在窗口右侧偏上位置找到蓝色矩形“计算”按(下图中标②的红色方框处),单击“计算”按钮。


c. 单击“计算”按钮后,在“计算”按钮正下方找到“时间”一栏(下图中标③的红色方框处),确认时间不超过10分钟。


五、水口

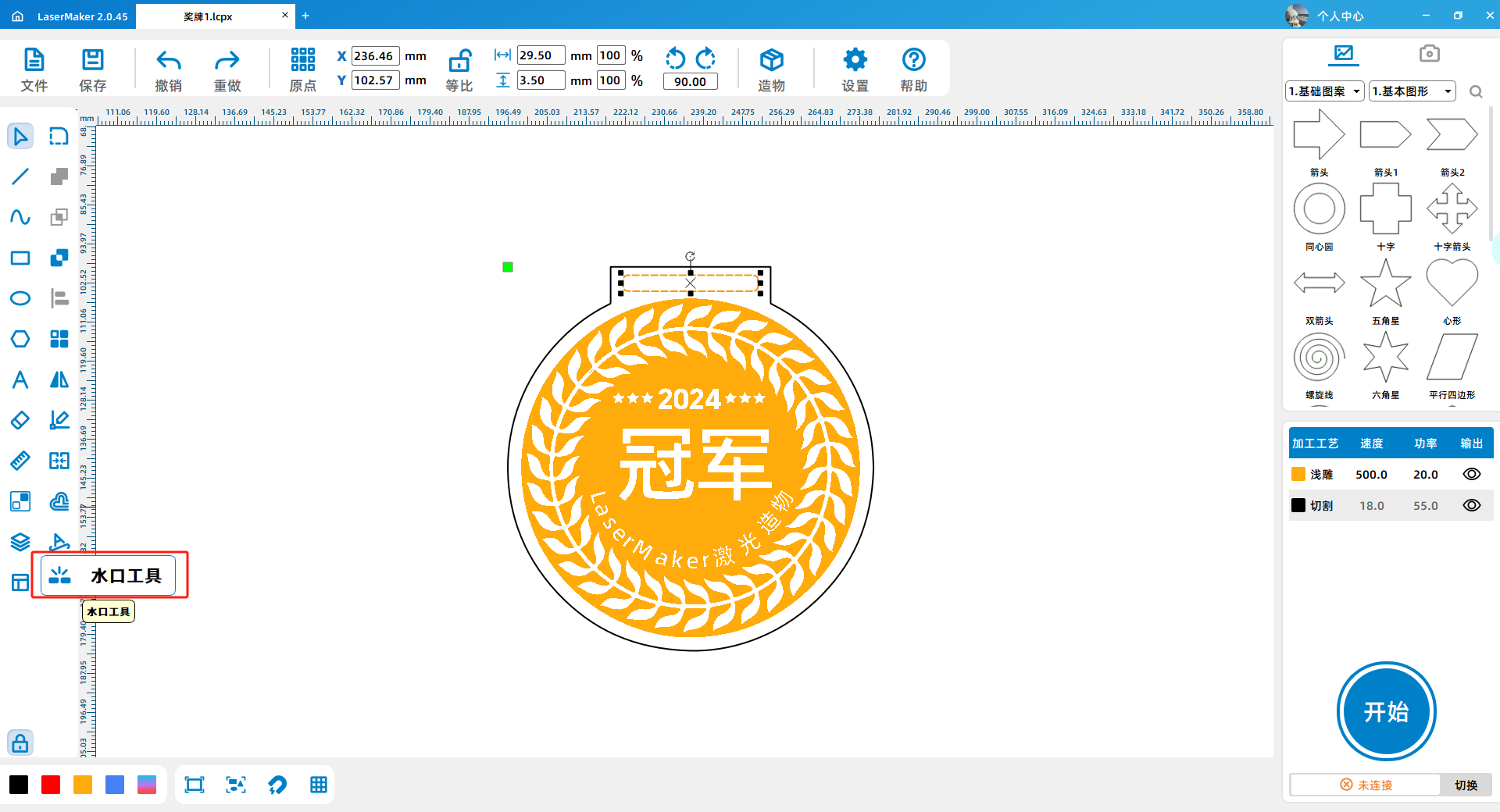

1.激光切割完成后,细小零件容易掉落,且零件顺序会打乱。建议在加工前添加水口,水口大小设置为0.3mm,细小零件建议设置3个水口,大的零件可以适当增加水口。 水口添加方式如下: a. 单击左侧工具栏水口工具(下图红色方框圈出部分)。

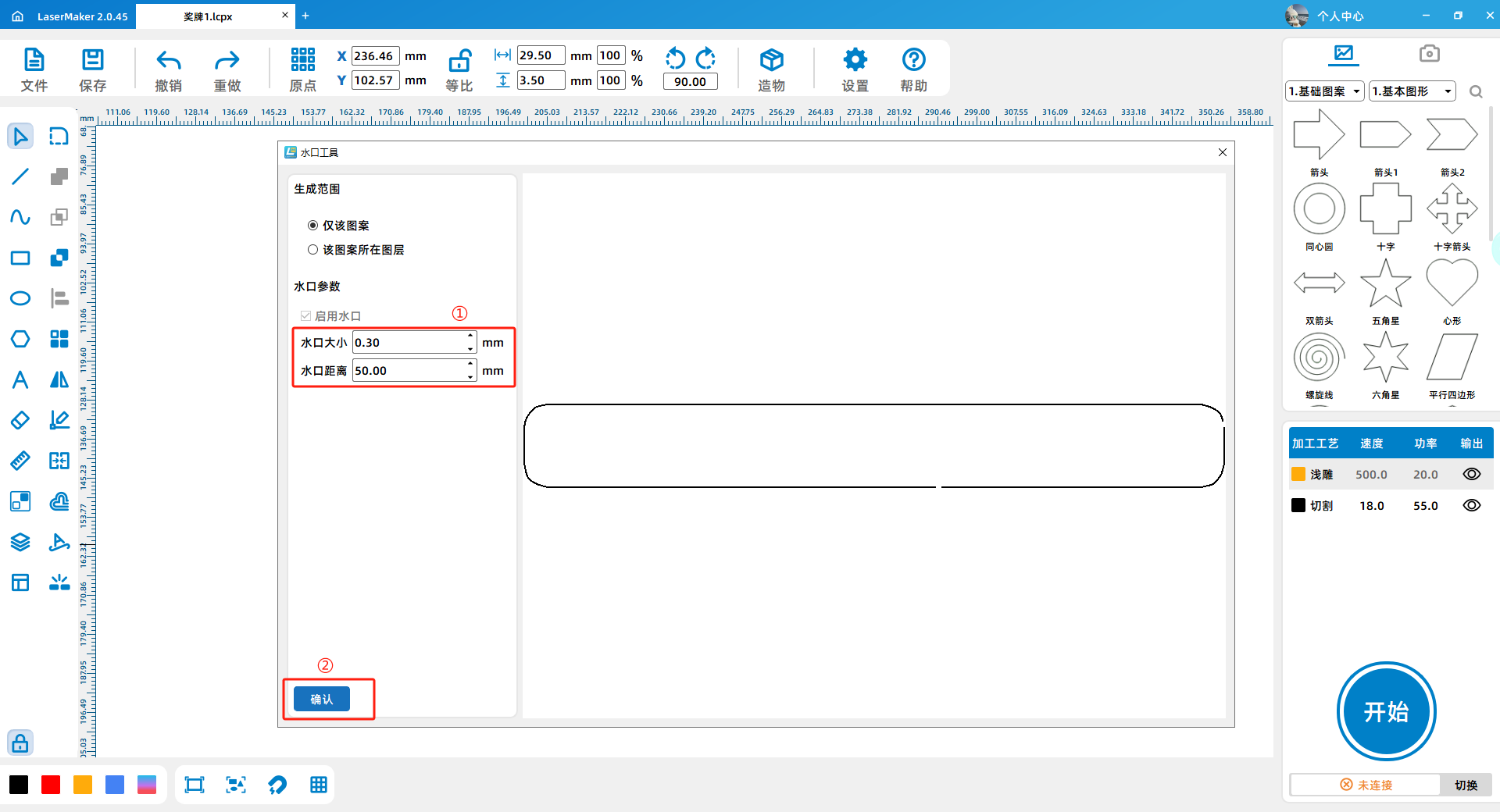

b. 弹出预览界面。在界面左侧修改参数(下图中标①的红色方框处),修改完毕点击“确定”键(下图中标②的红色方框处)。


六、其他

1.代加工仅提供完成雕刻、描线、切割的部分,请您收到后自行完成上色、组装。

再次提醒:

🚀️ 本次比赛为代加工作品提供3或5mm的椴木板、3或5mm的亚克力、3mm的实木板、2.3mm橡胶垫、0.6mm的卡纸、3mm的密度板、0.6或1.8mm的人造革、1.5mm的双色板(请慎重选择材料,成品效果不做保证),图纸尺寸需在100mm×100mm以内。

🚀️ 为了活动的公平公正,代加工服务仅限一次,不得进行二次代加工,请参赛者确认好图纸后再进行提交。
