作品说明
氛围灯又称为LED氛围灯，是LED灯中一种为主题公园、酒店、家居、展会、商业以及艺术照明的完美选择，为人们生活创造需求的氛围。人们可以根据自身照明需要来设定自己喜欢的图案、款式，根据各自要求、场景情况，使用不同的氛围灯。
如果你想在生活中的各种场景使用不同氛围灯，可以尝试自己动手设计制作。本期激光小能手为大家带来作品“DIY氛围灯”！
设计图纸
 加工时间0:10:33 加工尺寸517.99 X 329.07 mm 所需耗材
亚克力@3mm
方形框架设计

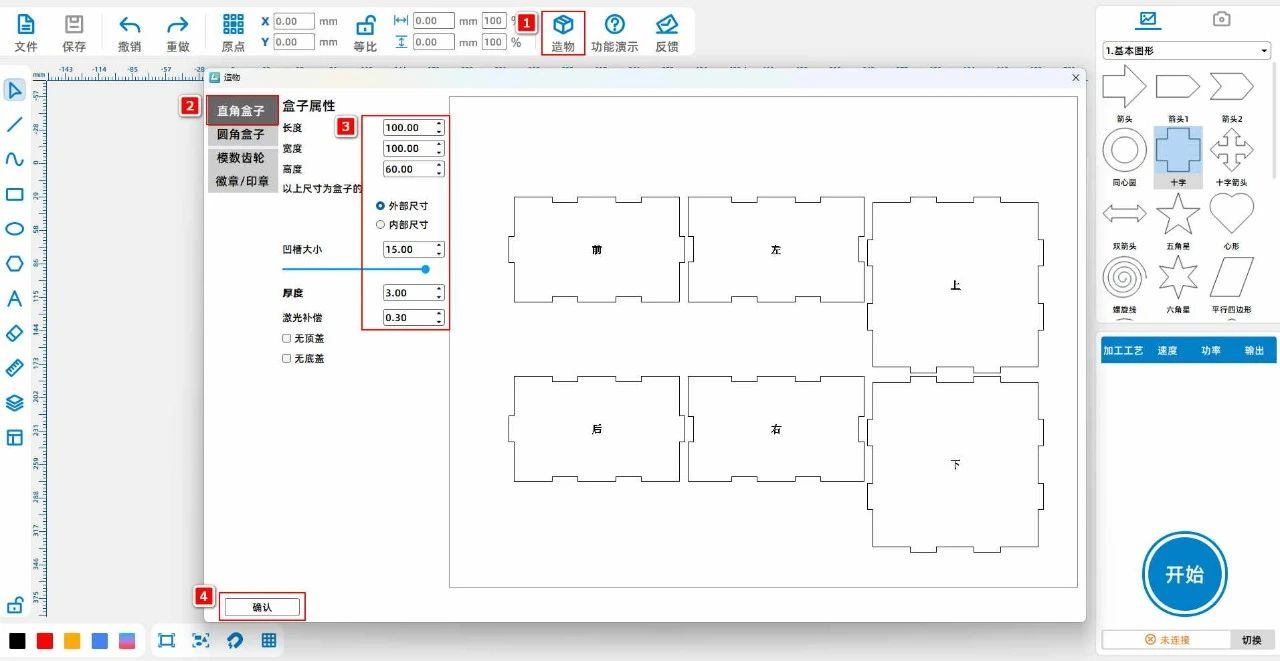

（1） 鼠标左键顶部工具栏中的【造物】，选择“直角盒子”，设置长宽高为“100、100、60”，凹槽大小为“15”，如下图所示：

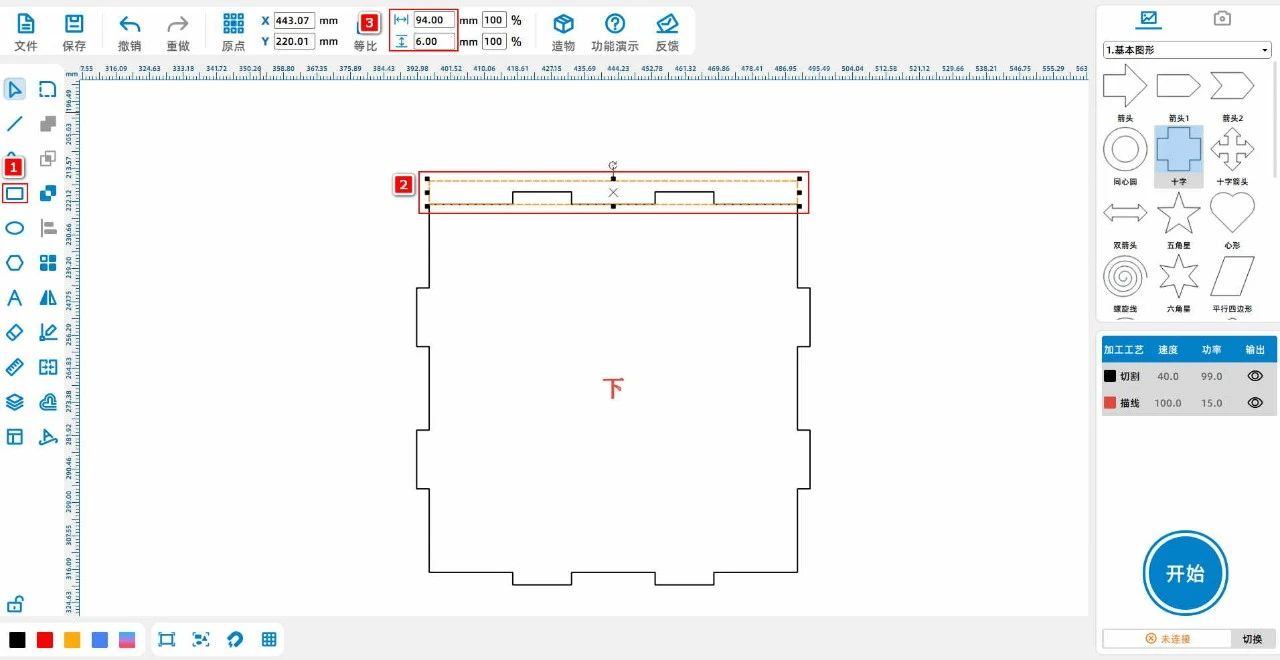

（2） 鼠标左键左侧工具栏中的【矩形】，设置宽高为“94、6”，将其放至到下盖的上方，如下图所示：
（3） 鼠标左键左侧工具栏中的【矩形】，设置宽高为“21.3、5”，将其放至到下盖的上方凹槽中间，如下图所示：

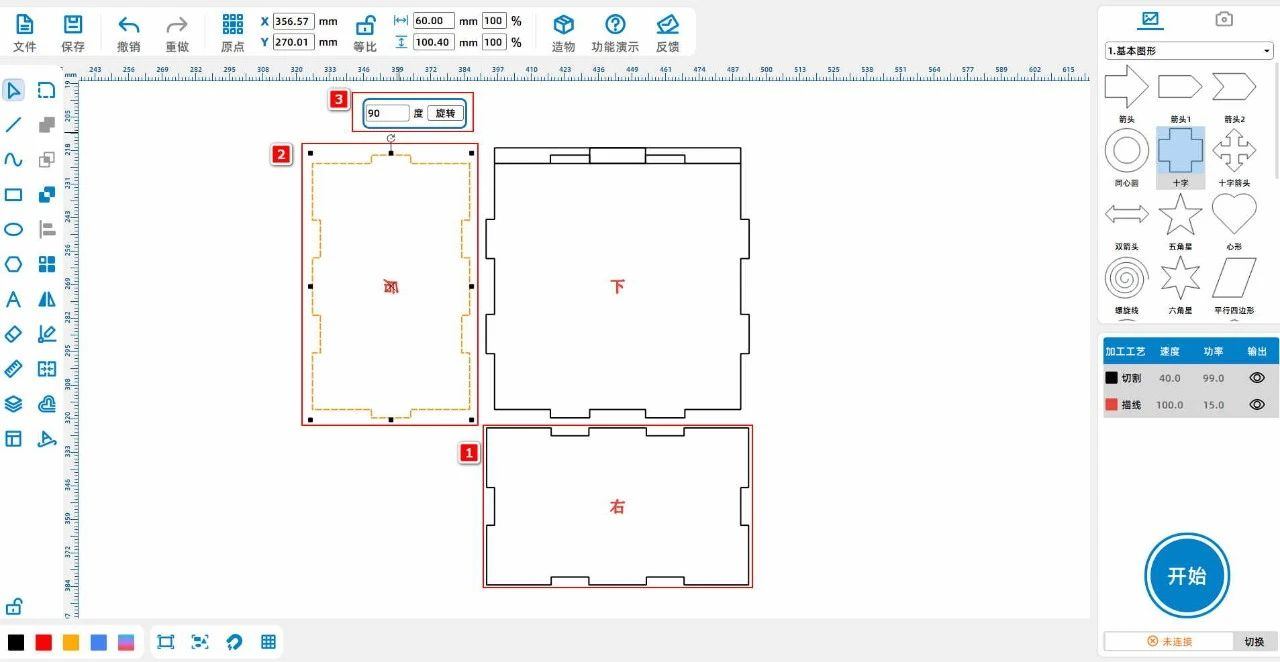

（4） 鼠标左键框选后盖，将其旋转“90°”，并移动至下盖的左侧；鼠标左键框选右盖，将其移动至下盖的下方，如下图所示：

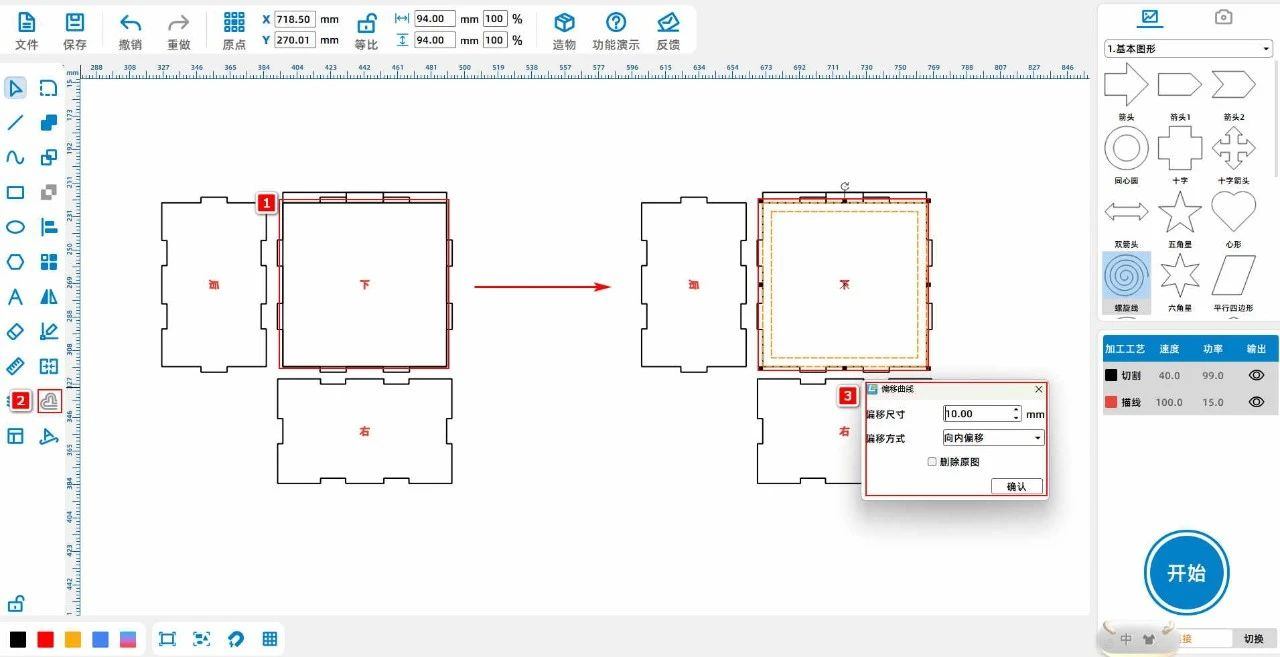

（5） 鼠标左键左侧工具栏中的【矩形】，设置宽高为“94、94”，将其放至到下盖的中间；选中矩形，点击左侧工具栏的【偏 移曲线】，设置偏移尺寸为“10、向内偏移”，如下图所示：

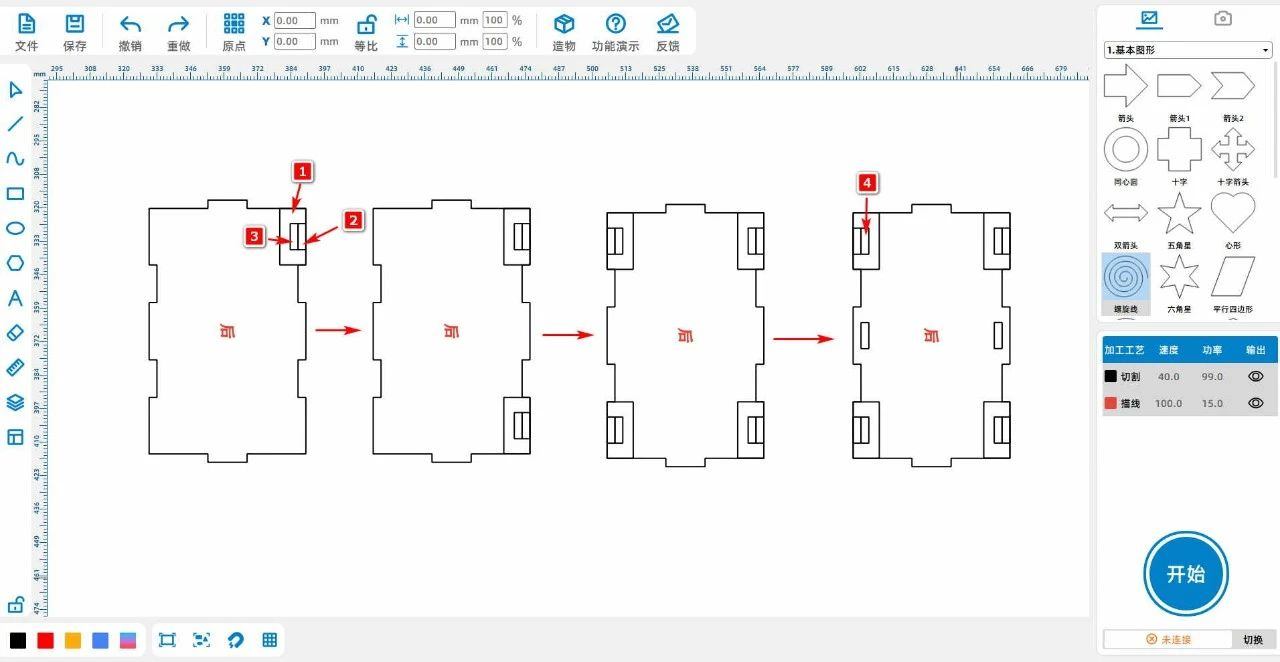

（6） 鼠标左键左侧工具栏中的【矩形】，绘制矩形1设置宽高为“10、21.6”，矩形2、3宽高为“3、10”；
将矩形1放至到下盖的右上角对齐；
将矩形2、3相连，并与矩形1居中右对齐；
选中矩形123，将其复制粘贴一次，放至下盖右下角；
将两组矩形123 ，复制粘贴一次，并将其【水平镜像】一次，放至下盖的左侧对齐；
选中矩形3、4，将其复制粘贴一次，并移动至下盖的中间，如下图所示：

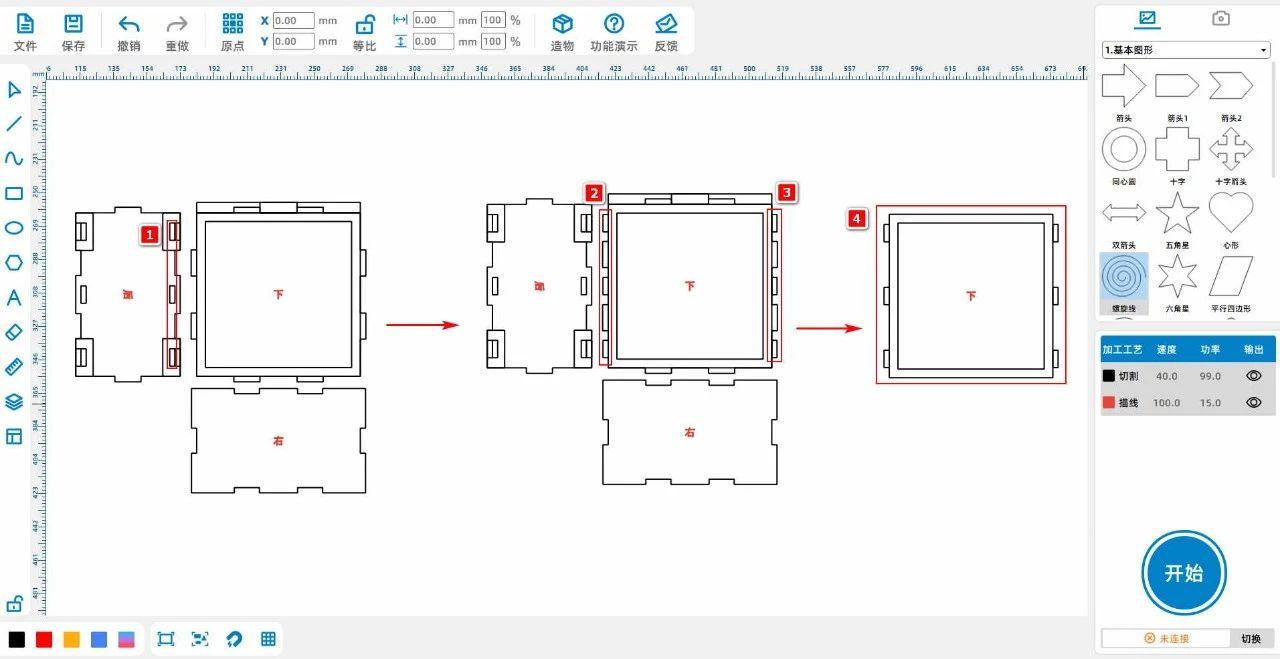

（7） 鼠标左键选中红色区域1内的三个矩形，将其复制粘贴两次，分别放至下盖的左右两侧；
选中红色区域2、3内的矩形与下盖中的两矩形，将其复制粘贴一次，得到红色区域4内图案；
再将外矩形与两侧六个矩形进行【并集】，如下图所示：

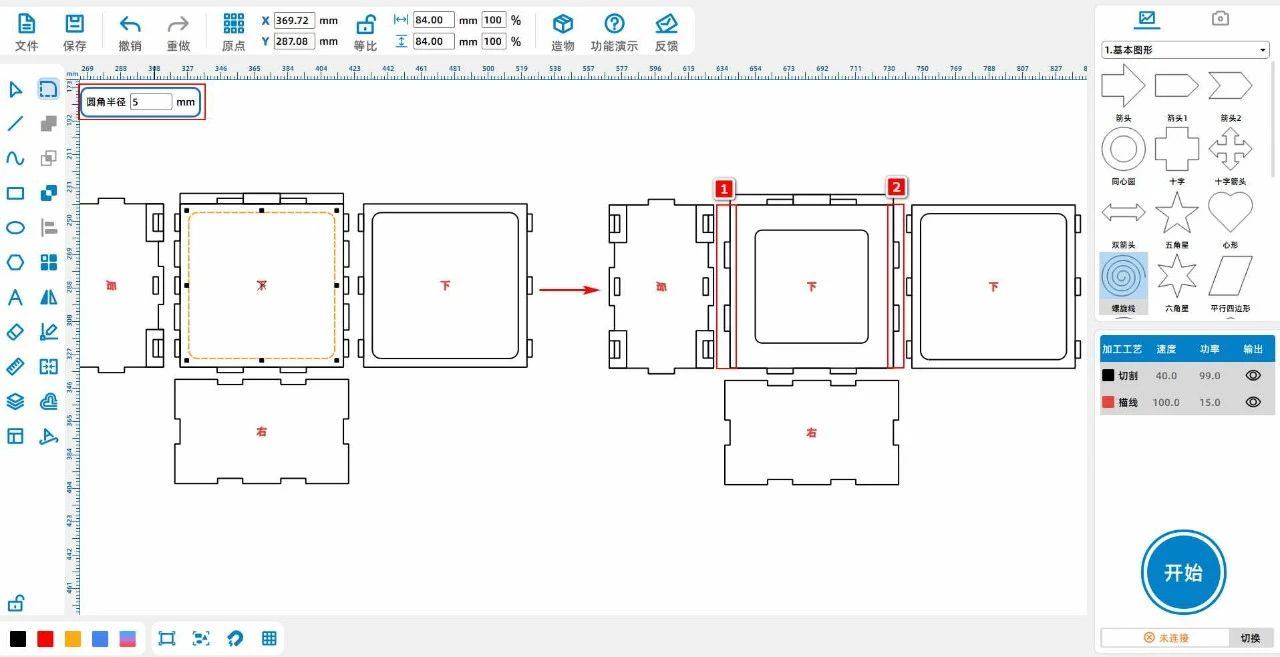

（8） 鼠标左键点击矩形，设置圆角半径为“5”，将两个下盖的内侧矩形分别设置圆角；
将左侧下盖的两侧三个矩形删除，并将内侧矩形大小修改为“65、65”，如下图所示：
（9） 鼠标左键下盖与上方长矩形，将其【并集】；
将下盖中大矩形删除；
点击下盖中上方的小矩形，进行【差集】；

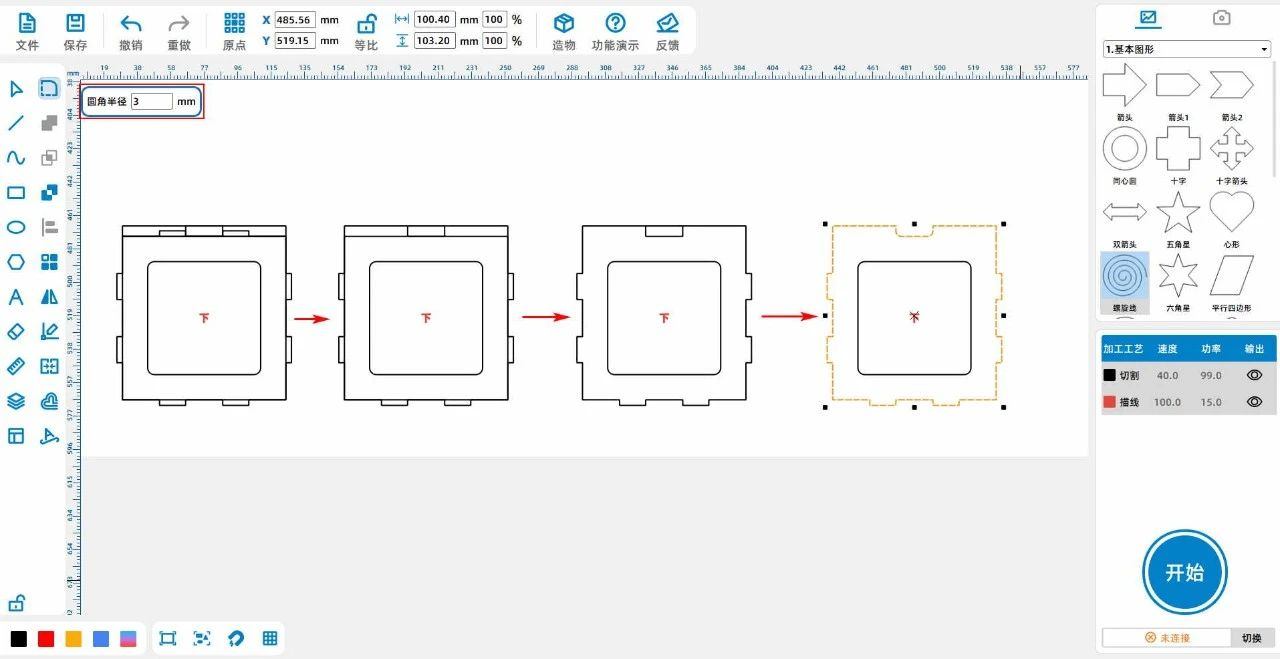

点击下盖，设置圆角半径为“3”，对凹槽进行圆角处理，如下图所示：
（10） 鼠标左键左侧工具栏中的【矩形】，绘制两个矩形，宽高皆为“100、6”，将其放至到左盖的上下两侧；
点击两矩形，分别进行【差集】；

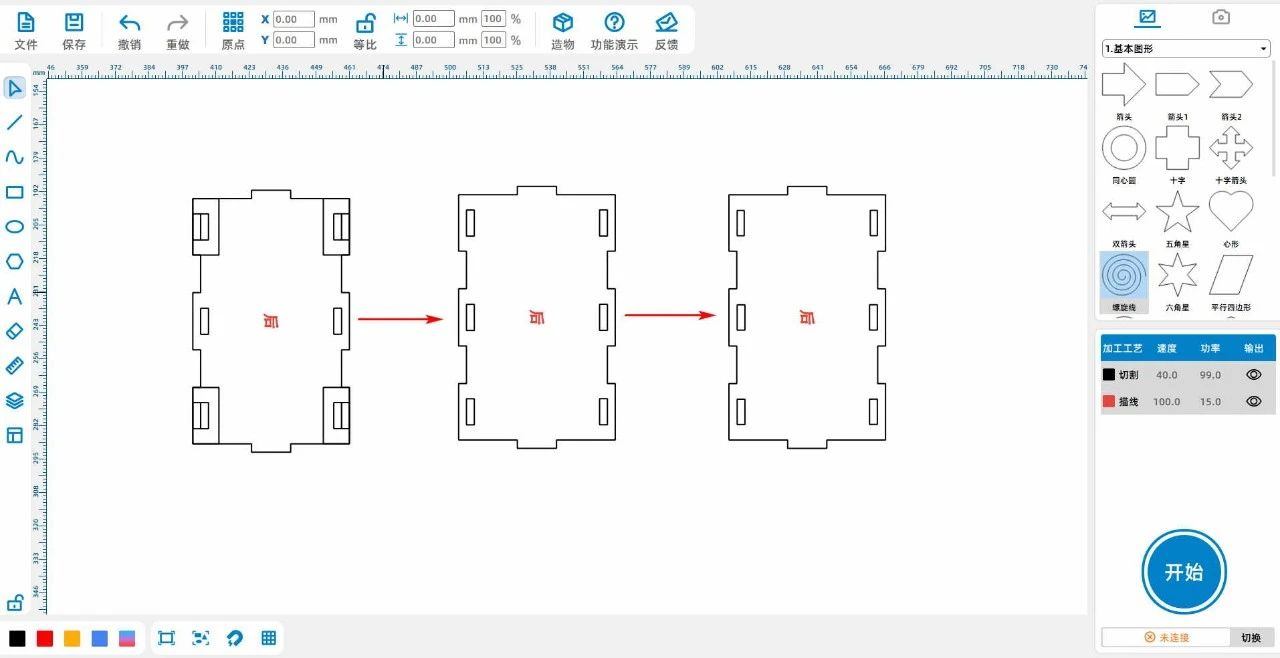

绘制直径为“6”的正圆，使其与左盖水平居中对齐，如下图所示：  Tips：正圆是为放置氛围灯的开关。 （11） 删除后盖多余的矩形，得到图二；
将后盖中六个矩形的宽高皆分别-0.3，如下图所示：
（12） 将两个下盖与后盖复制粘贴一次；

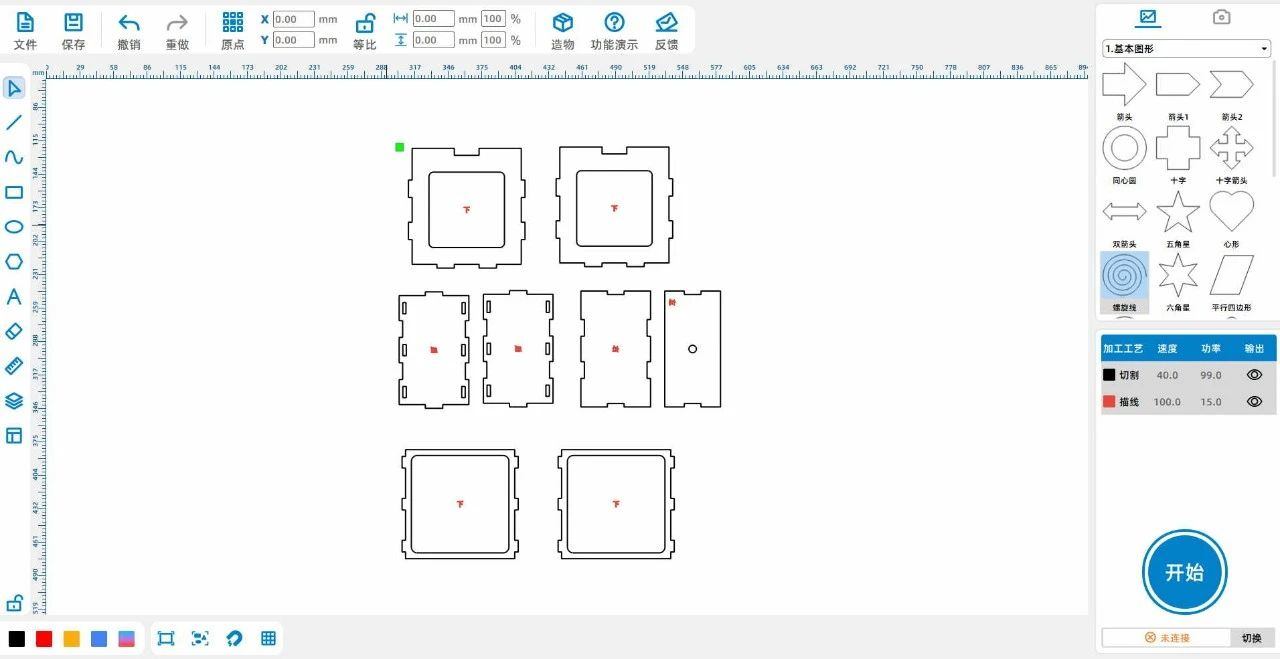

通过以上操作，得到氛围灯方形框架的全部图纸，如下图所示：
亚克力图案设计

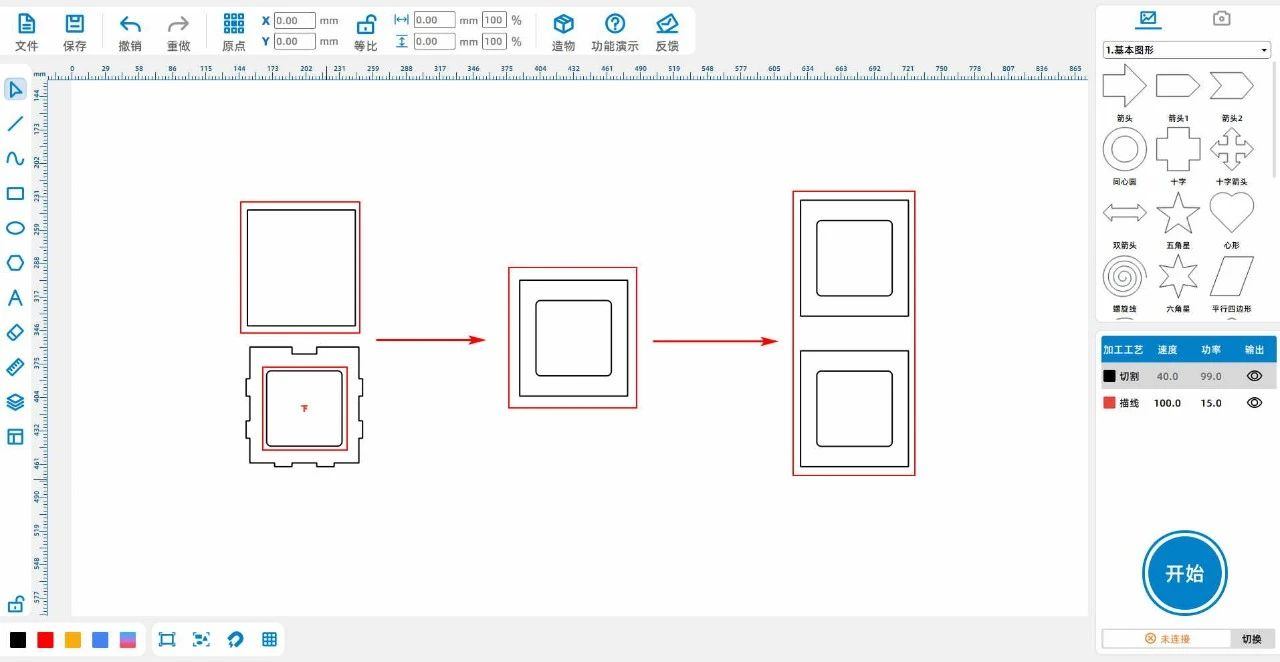

（1） 鼠标左键左侧工具栏中的【矩形】，绘制矩形1，宽高为“93、100”；
将下盖内的小矩形复制粘贴一次，并将其移动至矩形1的中央；
将矩形1与小矩形复制粘贴一次，如下图所示：

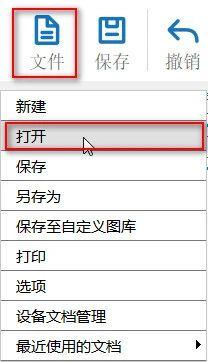

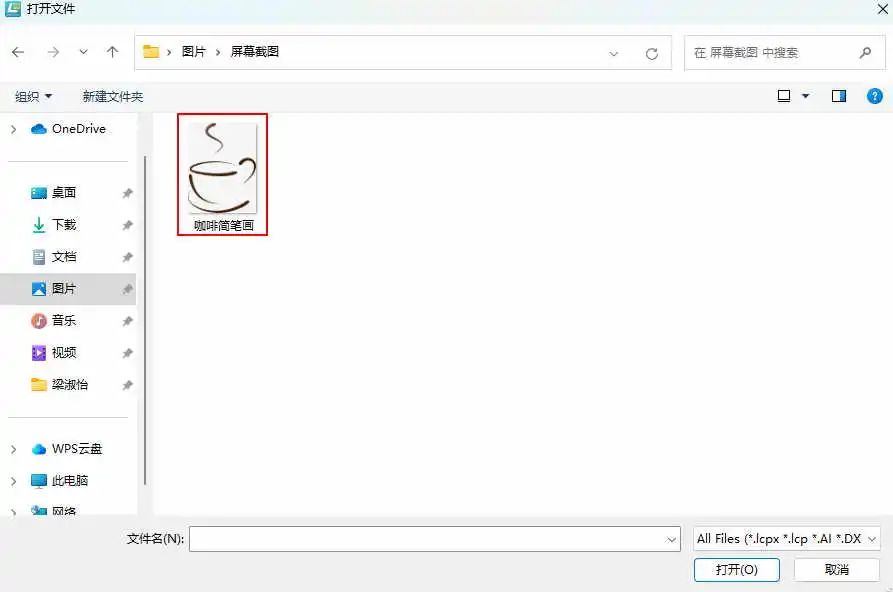

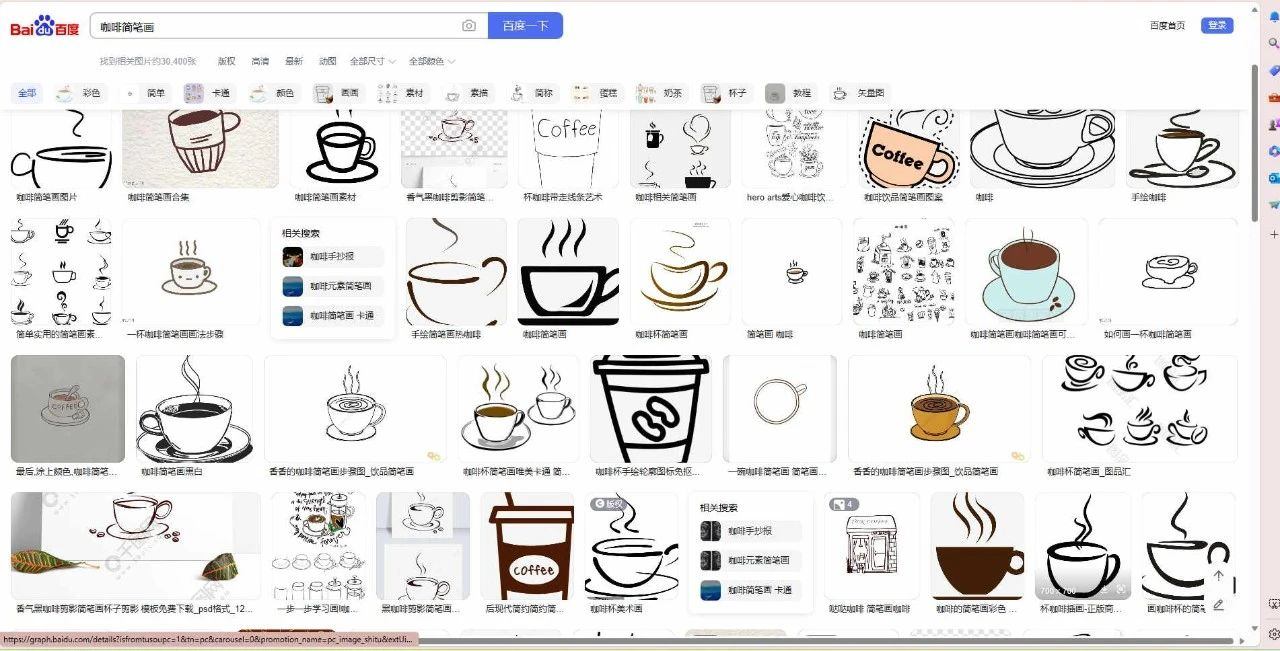

（2） 在【百度图片】里输入关键词“咖啡简笔画”，选择自己喜欢的图片保存；在上方【功能区】中点击【文件】，然后点击
【打开】，双击打开所保存的咖啡简笔画图片，如下图所示：

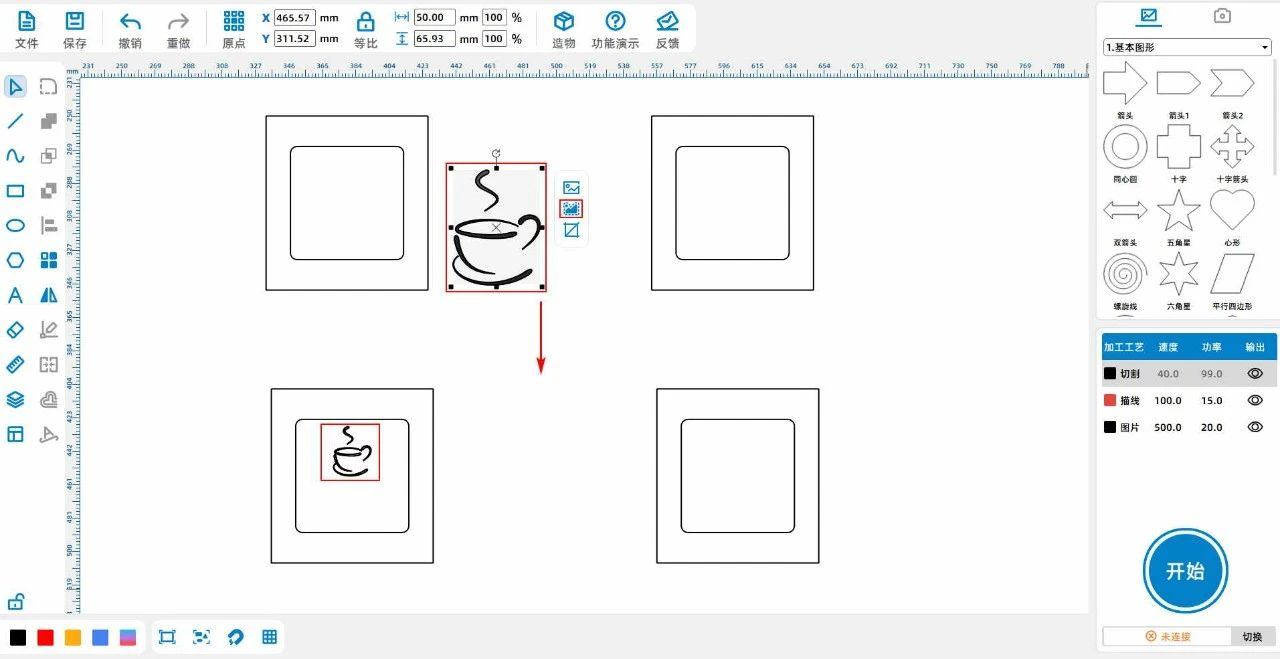

（3） 鼠标左键点击咖啡图片，点击【轮廓描摹】，得到咖啡的线条，调整其大小，并移动到左侧矩形内侧，如下图所示：

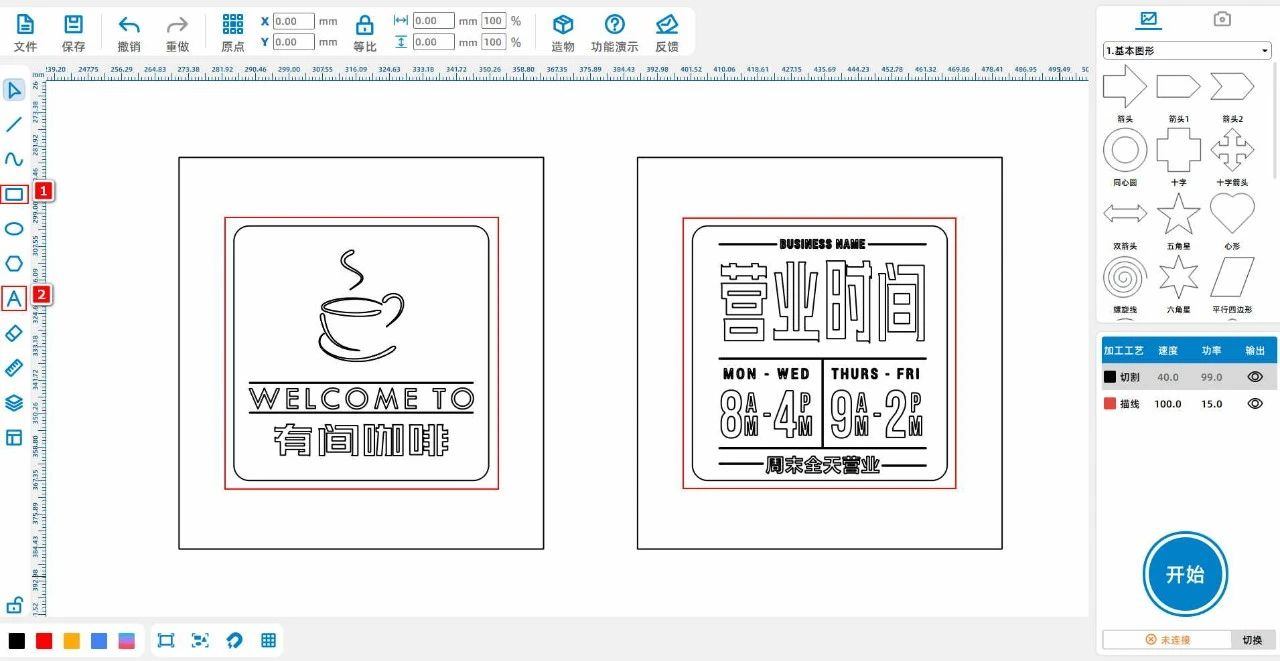

（4） 鼠标左键左侧工具栏中的【矩形】【字体】，使用这两个工具在小矩形内绘制自己喜欢的文字以及线条，如下图所示：
（5） 鼠标左键选中两个小矩形，点击键盘【Delete】将其删除；
鼠标左键左侧工具栏中的【矩形】，绘制两个宽高皆为“80、80”的矩形，将其分别放至两个大矩形的中间，如下图所示：
激光加工

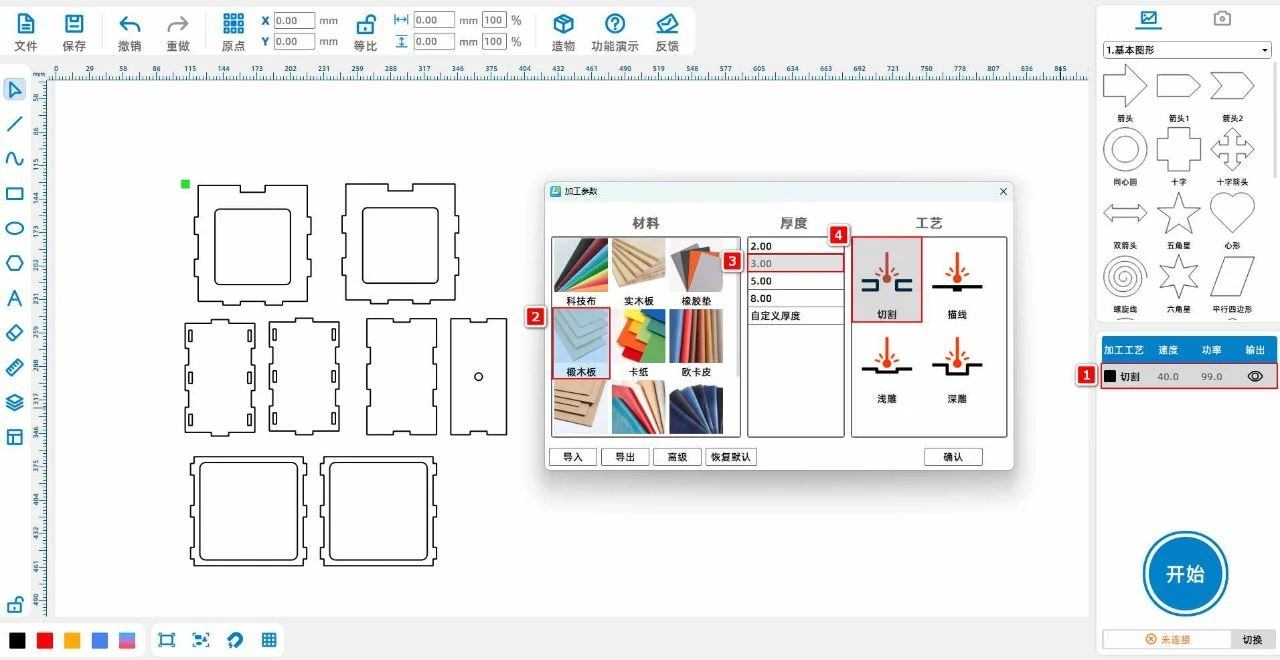

一、方形框架工艺参数设置 （1）鼠标左键双击黑色图层，将材料、厚度、工艺分别设置为椴木板、3mm、切割，如下图所示：

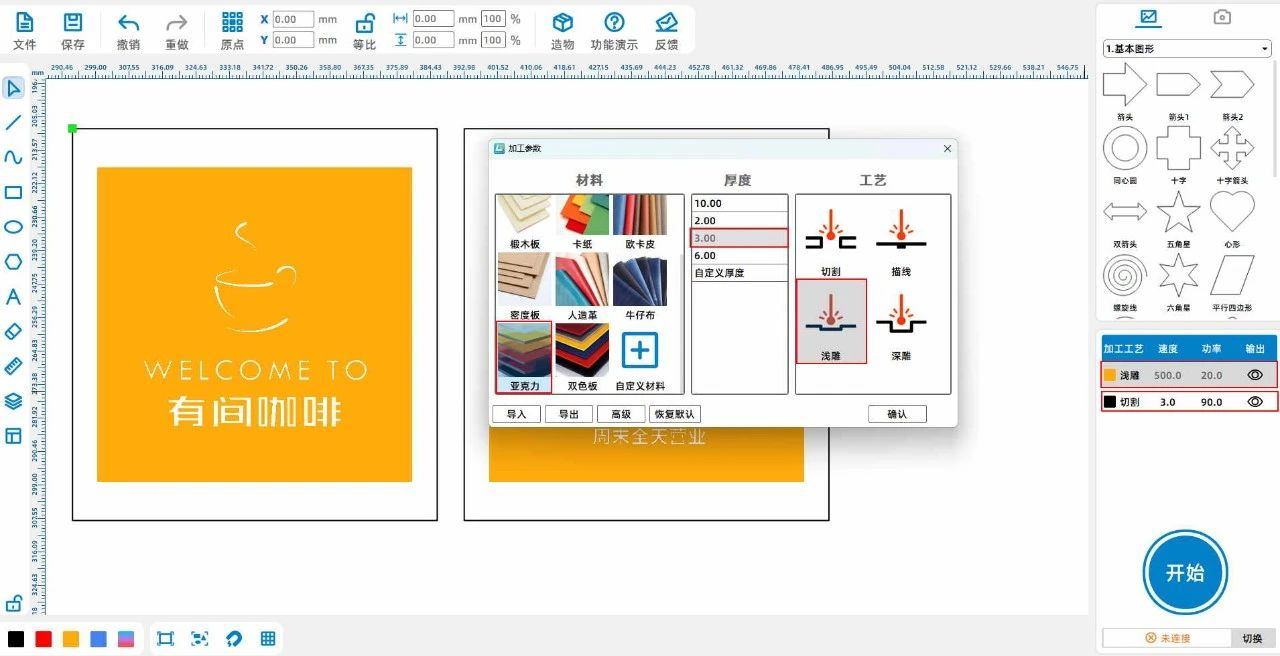

（2）鼠标左键双击黄色图层，将材料、厚度、工艺分别设置为亚克力、3mm、浅雕；鼠标左键双击黑色图层，将材料、厚 度、工艺分别设置为亚克力、3mm、切割，如下图所示：
电路连接
结构组装

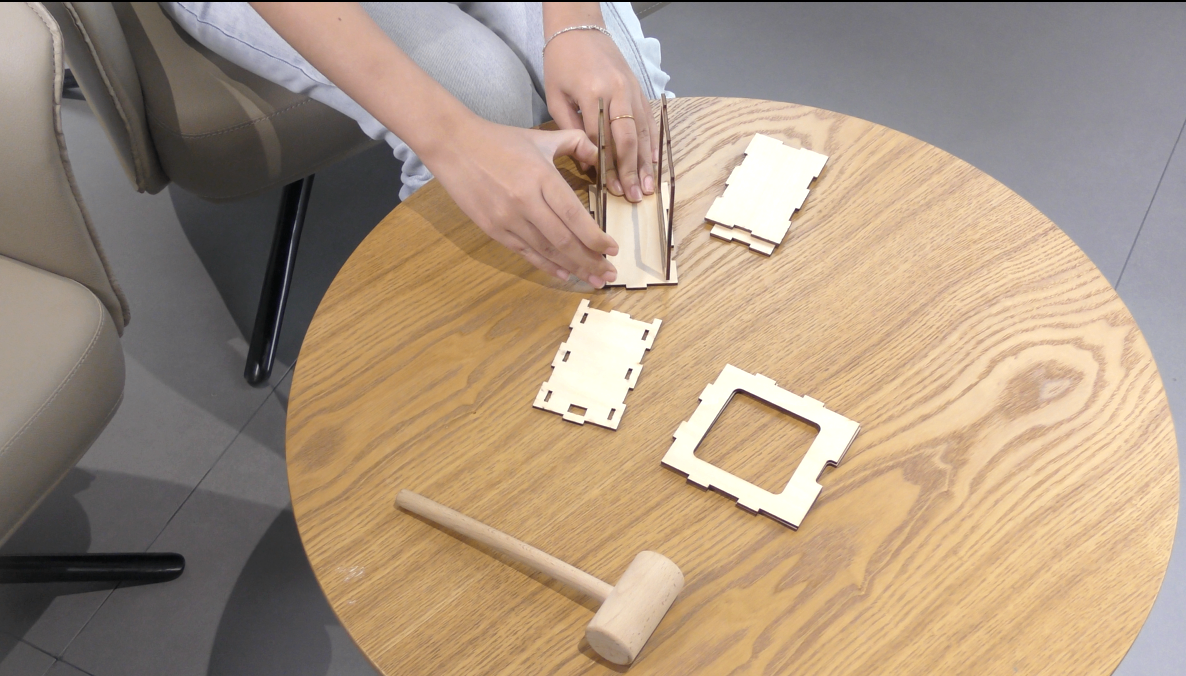

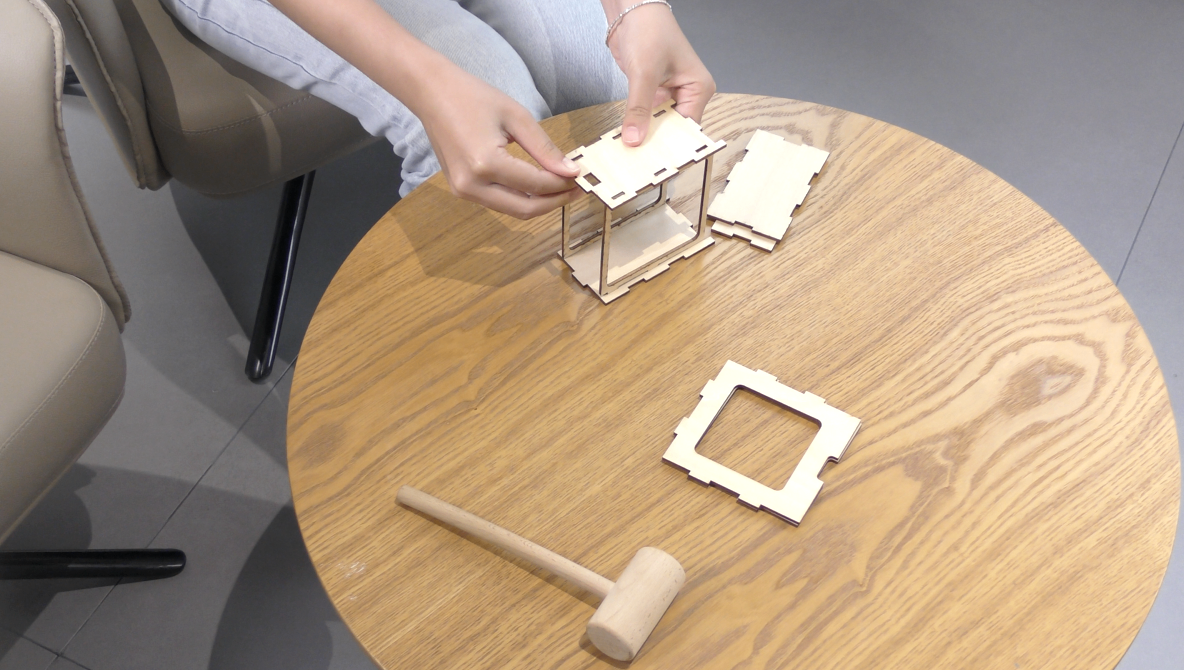

先将左右盖与两个小的前后盖组装；再组装底盖，接着是上盖；最后组装大的两个前后盖。 方形框架

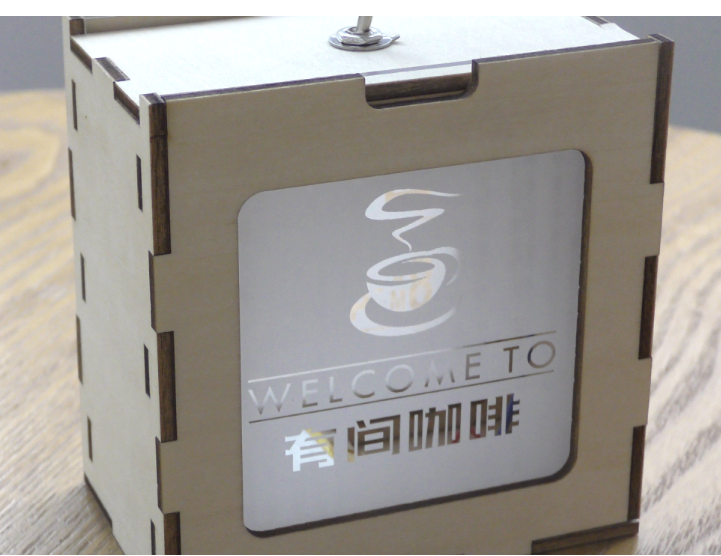

先在开关处放一个螺母与一个垫片，待穿过上盖的正圆孔，再将另一个螺母与垫片旋入，可将开关固定；再将方形框架内部涂上胶水，将线路各部件固定在里面，即可将线路与外形框架结合起来。  将两块亚克力图案分别插入方形框架内，即可完成组装。 作品展示
总结： 本次课程属于进阶级课程，在外形框架上，小设计师们要先进行构思，思考如何连接结构，在【造物】中得到的结构要再进 行再设计才能得到氛围灯的外形框架。 其次是电路的连接，会使用电烙铁连接电路，需要小设计师们对电路连接进行一定的了解，才可以正确地连接电路！
操作过程中有一定难度，小设计师们要有细心操作哦！
|
